| Tên thương hiệu: | WINLEY |
| Số mẫu: | DM-167/4.16 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

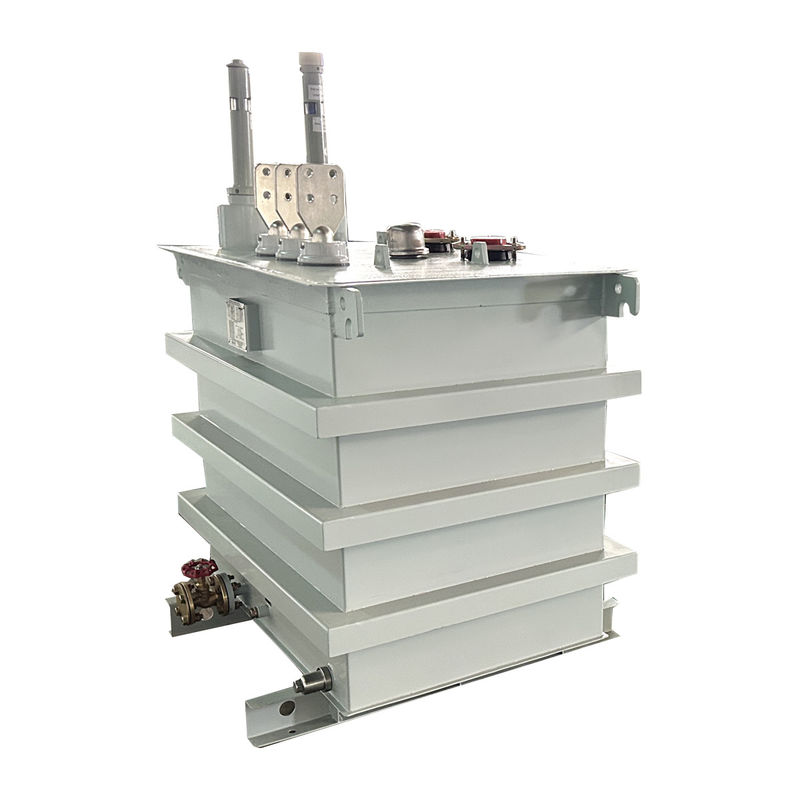

Động cơ biến áp phân phối ngập nước một pha 100KVA 4160V đến 240V Tiêu chuẩn ANSI IEEE
Máy biến đổi chìm và thỉnh thoảng chìm được sử dụng chủ yếu trong các mạch phân phối ngầm dễ bị môi trường ăn mòn và điều kiện ngập nước tạm thời hoặc kéo dài.Thỉnh thoảng các bộ biến áp chìm được xây dựng để hoạt động trong một buồng hoặc hầm ngầm chịu tiềm năng ngập lụt dưới một tập hợp áp suất và điều kiện thời gian được xác định trước.
Dữ liệu chính
| Loại biến áp | Máy biến áp phân phối trên cao, loại thông thường |
| Giai đoạn | Giai đoạn đơn |
| Công suất | 167 KVA |
| Điện áp chính | 4160GrdY/2400 |
| Điện áp thứ cấp | 240/120V (L-N) |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Kháng trở | 2.75% |
| Loại kết nối chính | Load Break Bushing |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 55 dBA |
| Vật liệu bể | 304 thép không gỉ |
| Vật liệu nhà ở | 304 thép không gỉ thép w / băng bọc chống ăn mòn, bọc trên có thể tháo rời |
| Vật liệu phần cứng | 304 Stainless Steel Hardware |
| Kích thước* | 39-W x 49-D x 50-H |
| Chiều kính bể* | 39.5.00 OD |
| Trọng lượng khô* | 823.95 lb |
| Tổng trọng lượng (đầy nước) * | 1690.5 lb |
Cấu trúc sản phẩm

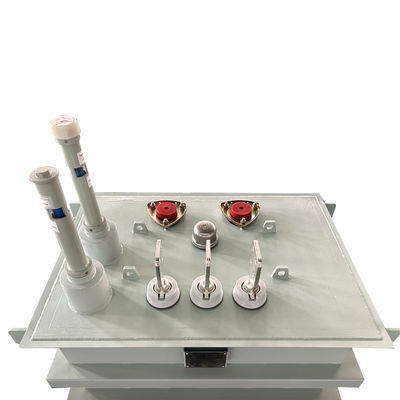

1Các bộ biến áp ngầm thường được lắp đặt trong các hố được xây dựng bằng bê tông, mà không chiếm không gian bề mặt.Máy ngăn sét cắm, và van giảm áp được lắp đặt trên các bộ biến đổi dưới lòng đất và nắp hộp.
2.Căng dầu được làm bằng thép không gỉ (hoặc các biện pháp kỹ thuật chống ăn mòn bằng tấm thép chất lượng cao),với cấu trúc kín hoàn toàn và cấu trúc hàn kín dọc theo cạnh hộp để giảm thiểu khu vực kín, và có thể hoạt động an toàn trong một thời gian dài trong môi trường đặc biệt dưới lòng đất.
3Thiết bị điều khiển toàn diện của bộ biến áp kết hợp ngầm có thể gửi tín hiệu truyền thông ra bên ngoài thông qua RS485, Moden có dây, GSM không dây hoặc GPRS không dây.
Sơ đồ sản phẩm
Thông số kỹ thuật
| Máy biến áp đơn pha | ||||||
| Công suất định giá | Cao Điện áp |
Mức thấp Điện áp |
Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn | Hiệu quả |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V hoặc những người khác |
120-240V 240-480V 347V 600V |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
