| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-100/34.5 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

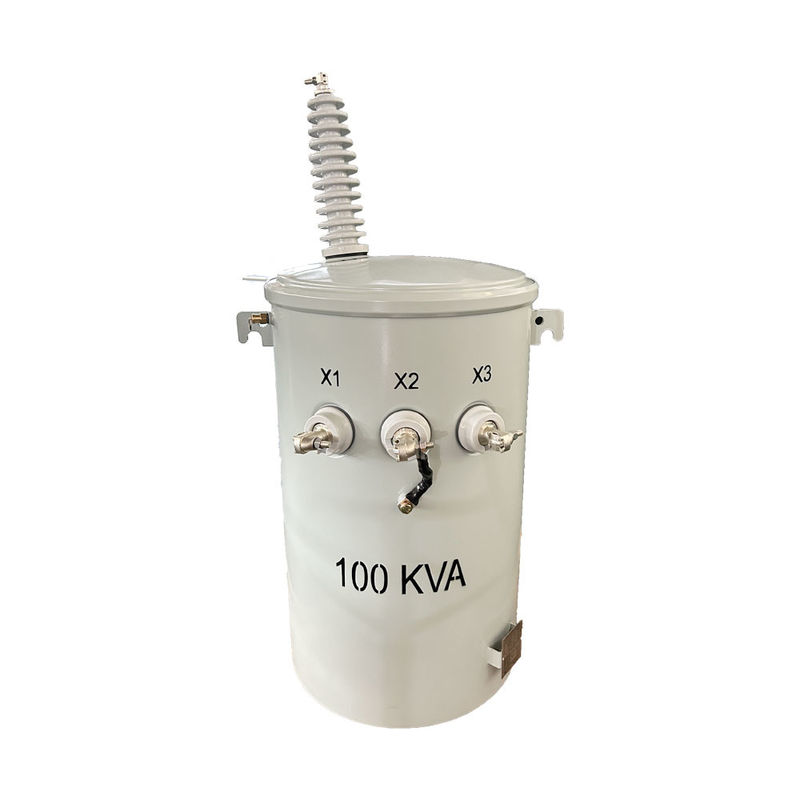

100KVA Đàn biến áp phân phối gắn cột pha đơn Điện áp kép Thấp xuống 34,5KV Đến 120V
Tiêu chuẩn sản phẩm:
Loại dầu: 25# /45# Tiêu chuẩn dầu: IEC60296 25#
Áp suất vỏ: 25 kpa Tiêu chuẩn chai sứ: IEC60137
Khả năng quá tải: 10% Tiêu chuẩn khả năng mạch ngắn: ANSI C57.12-2000
Tiếng ồn đáp ứng các tiêu chuẩn: ANSI/IEEE C57.12.90 hoặc IEC 60076-10
cấu trúc
Dữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| Công suất | 100 KVA |
| Điện áp chính | 34500GrdY/19920 |
| Điện áp thứ cấp | 120/240V (L-N-L) |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Tiêu chuẩn hiệu quả | Tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 50 dBA |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Kích thước* | 30.70''-W x 31.85''-D x 47.20''-H |
| Hiệu quả | 99.05% |
| Không mất tải (với watt) | +/- 270W |
| Mất tải đầy đủ (với watt) | +/- 1,100W |
Sơ đồ sản phẩm
Loại thông thường
Các biến áp là một cấu trúc niêm phong xi lanh. mỗi người được cố định với các thiết bị nối đất, móc móc, hỗ trợ lugs phù hợp với tiêu chuẩn ANSI, và một hoặc hai cao áp vỏ trên vỏ,ống điện áp thấp trên tường của bểCác thiết bị thay đổi phím phải được điều chỉnh dựa trên hướng dẫn sau khi tắt điện.
Thông số kỹ thuật
| 10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
