| Tên thương hiệu: | WINLEY |
| Số mẫu: | S11-1500/35 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

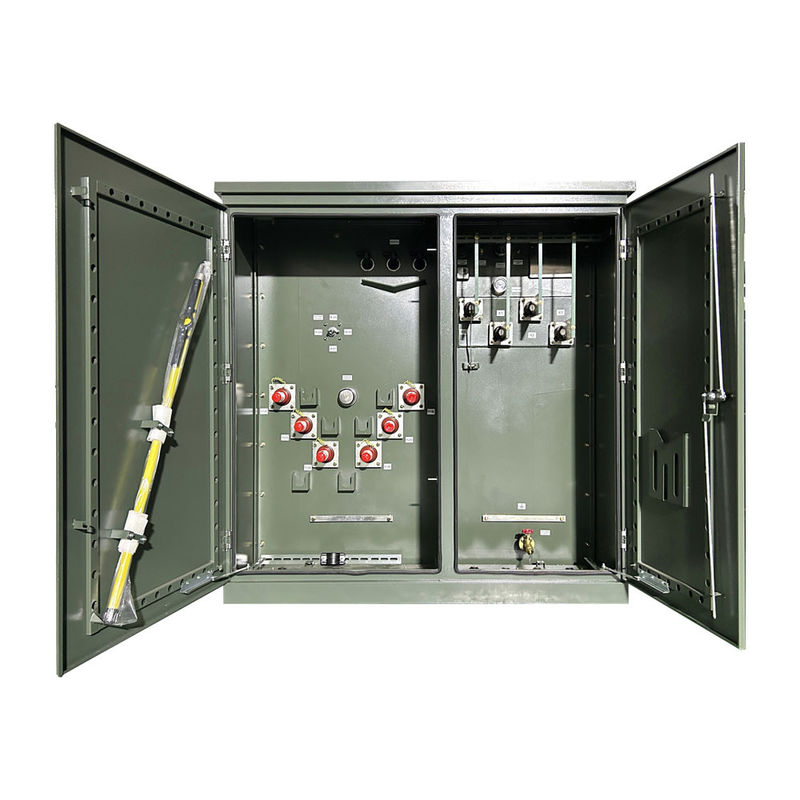

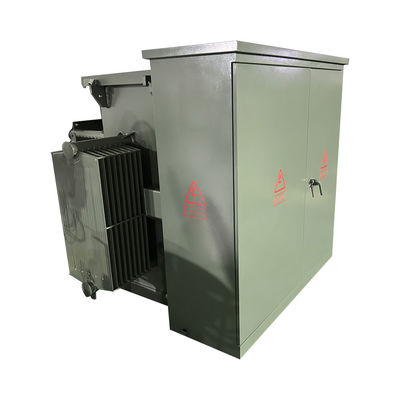

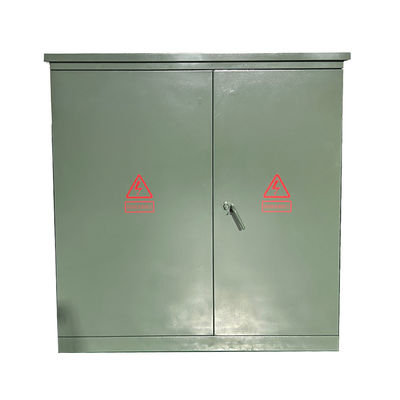

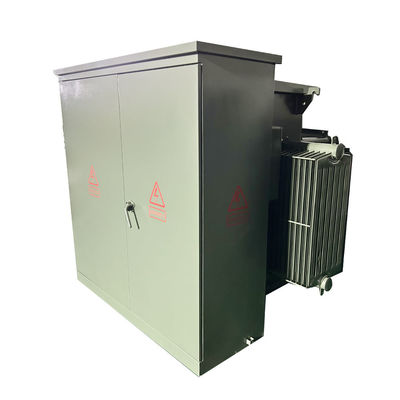

3 pha Pad gắn điện loại dầu biến áp 1500kva 35kv lớp
WINLEY chuyên sản xuất bộ biến áp gắn ba pha. Các sản phẩm của chúng tôi đã đạt được chứng nhận UL / cUL tuân thủ các tiêu chuẩn ANSI, IEEE, DOE, CSA và các tiêu chuẩn khác.Sức mạnh định giá thường là 75kva đến 5500kVA, và điện áp có thể đạt 34,5 kV.
Chứng chỉ UL
WINLEY's Pad Mounted Transformers đã đạt được chứng chỉ UL.tuân thủ các tiêu chuẩn an toàn và bền vững được công nhận bởi Hoa Kỳ, và có một bảo đảm tốt về chất lượng, an toàn và tuổi thọ.
Chứng nhận cUL
Các bộ biến áp gắn Pad của WINLEY cũng đã có được chứng chỉ cUL trong khi có được chứng chỉ UL.WINLEY's đệm lắp biến áp đã vượt qua cUL kiểm tra ( Phiên bản Canada của Phòng thí nghiệm Underwriters), và có thể được sử dụng an toàn và đáng tin cậy trên thị trường Canada.
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Giai đoạn | Ba giai đoạn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Công suất | 1.5 MVA (1500 KVA) |
| Nhóm vector | DYN1 |
| Điện áp chính | 25700V |
| Phasor chính | Delta |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | KNAN; Tự làm mát |
| Kháng trở | 5.75% |
| Tiêu chuẩn hiệu quả | Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn CSA đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh | 60 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển |
| Kích thước* | 75''-W x 72''-D x 72''-H |
| Tổng trọng lượng (đầy nước) * | 9750 pound. |
| Hiệu quả % | 99.30% |
| Không mất tải (với watt) | +/- 1,900W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 10,500W |
Tính năng tiêu chuẩn
- Thép nhẹ, thùng thép không gỉ tùy chọn
− Cửa khóa ba điểm để bảo mật
− Bề trần có thể tháo rời để dễ dàng lắp đặt
- Các bản lề và các nút gắn thép không gỉ
Tủ được bóp vào với ngưỡng có thể tháo rời có độ sâu sau:
22 "thông sâu cho 1500 kVA
− Xây dựng mặt trước trực tiếp & xây dựng mặt trước chết
− Hạn chế khoang HV/LV thép
Thông số kỹ thuật
| Máy biến đổi ba pha đệm gắn | ||||
|
Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Mất (W) | |
|
Loss không tải (W) |
Mất tải (W) |
|||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ hoặc những người khác |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Hình vẽ kỹ thuật
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
