| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-2500/24.94 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

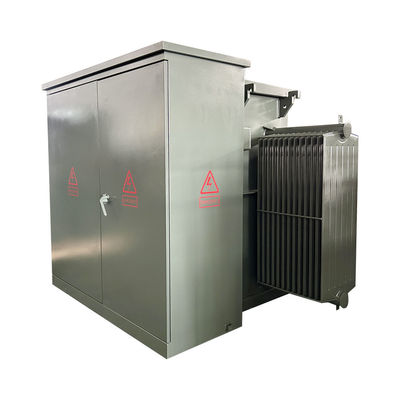

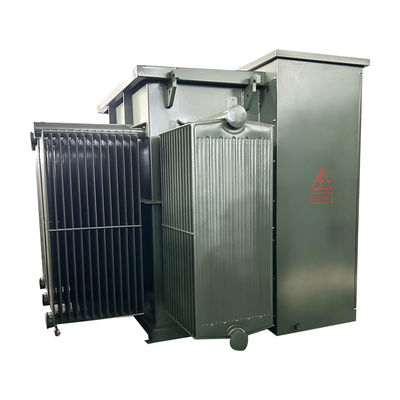

2500kva 3 pha đệm gắn máy biến áp phân phối điện 24.94KV đến 4160V ANSI
Các bộ biến áp ba pha gắn đệm mà chúng tôi sản xuất đã đạt được chứng nhận UL, với công suất từ 30 đến 5500kVA và điện áp lên đến 34,5kV.Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ, Philippines và nhiều nơi khác..
Chứng chỉ UL / cUL
Dữ liệu chính
| Thông tin chi tiết | Đơn vị | Thông số kỹ thuật |
| Loại | ~ | Đặt đệm, nguồn cấp phóng xạ |
| Công suất định danh | kVA | 2500 |
| Số pha | ~ | 3 |
| Điện áp chính | V | 24940 |
| Kết thúc chính | ~ | Vỏ vỏ sứ |
| Điện áp thứ cấp | V | 4160Y/2400 |
| Kết nối thứ cấp | ~ | mặt trước sống |
| Loại khai thác | ~ | nghe trộm ngoài mạch |
| Phạm vi khai thác | % | ± 2*2,5% |
| Phương pháp làm mát | ~ | ONAN |
| Tần số định số | Hz | 60 |
| Nhóm vector | ~ | Dyn1 |
| Lớp cách nhiệt | ~ | A ((105°C) |
| Nhiệt độ tăng | K | 65 |
| Mất khi thả tải | W | 2700 |
| Mất tải (85°C) | W | 24200 |
| Kháng trở | % | 5.75 |
| Vật liệu cuộn | ~ | đồng |
| Vật liệu lõi | ~ | thép silicon |
| Vật liệu làm mát | Dầu khoáng | |
| Vật liệu nhà ở | ~ | thép phủ |
| Tình trạng dịch vụ | ~ | trong nhà hoặc ngoài trời |
| Mực nước biển | M | ≤ 1000 |
| Tiêu chuẩn | ~ | ANSI |
Hình vẽ kỹ thuật
Tính năng
1- Chuyển đổi chính.
1) 5-định vị thay đổi gõ.
2) 4 vị trí nút ngắt tải, Có thể được vận hành bằng thanh nóng và cho phép linh hoạt trong sửa chữa và bảo trì.

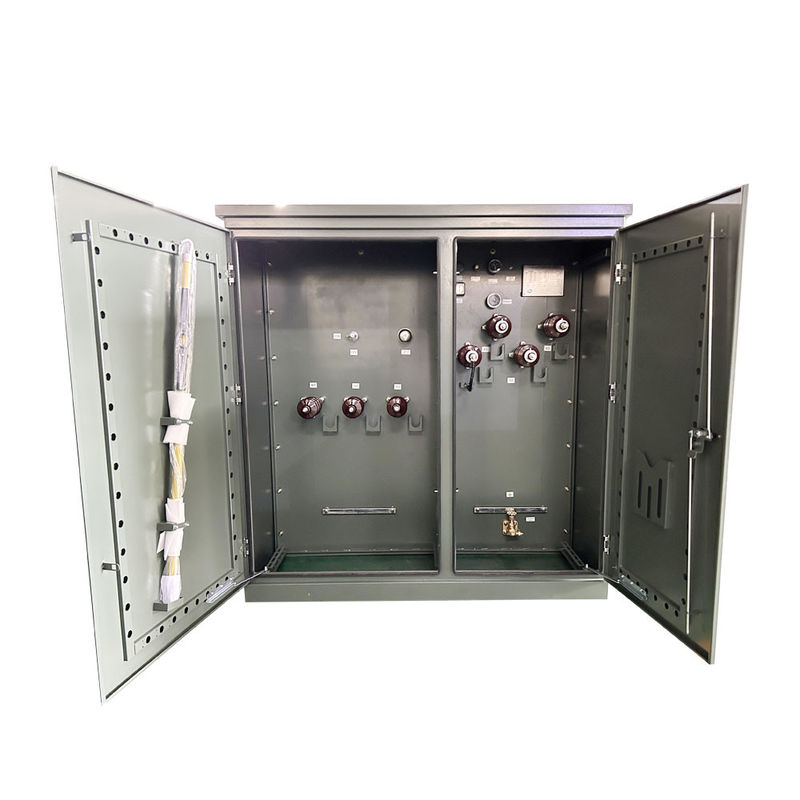

2. kết nối kết thúc
1) Các dây cáp điện chính được kết nối với các đầu nối khuỷu tay.
2) Các giếng bọc bên ngoài với các chỗ chèn phanh tải.
3)Tập thể loadbreak hoặc không loadbreak bushings.
4) Kết thúc thứ cấp Các vỏ được kẹp bên ngoài với NEMA 4 lỗ, 6 lỗ, 8 lỗ, 10 lỗ hoặc 12 lỗ, hỗ trợ Spade có sẵn.

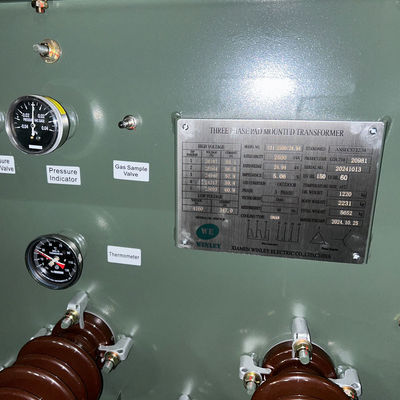

3Thiết bị bảo vệ
1) Bayonet bảo hiểm bảo hiểm giới hạn dòng điện bán hạn.
2) Thiết bị giảm áp suất tự động.
3) Máy đo mức dầu.
4) Máy đo nhiệt độ dầu.
5) Máy đo áp suất chân không.
6) Van thoát nước với máy lấy mẫu.
7) Lớp phân phối, các thiết bị chặn oxit kim loại, 3-36 kV.
8) Lớp phân phối, máy chặn sét loại van, 3-27 kV.
Thông số kỹ thuật
| Thông số kỹ thuật sản phẩm | ||||||||
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
