| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-3000/25 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

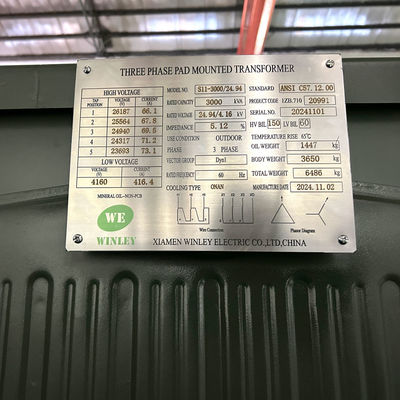

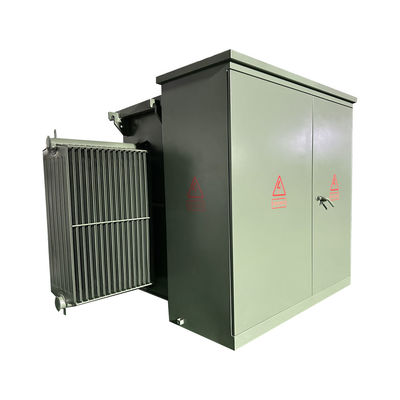

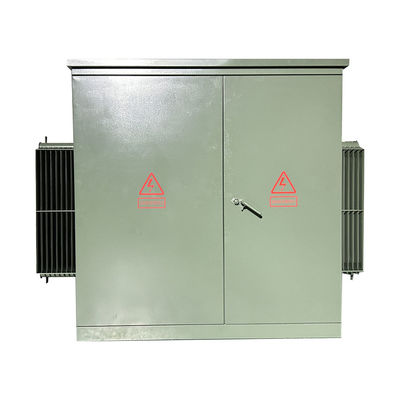

Máy biến áp ba pha 3000Kva 24940V đến 4160Y/2400 UL chứng nhận
Các bộ biến áp ba pha gắn đệm mà chúng tôi sản xuất đã đạt được chứng nhận UL, với công suất từ 30 đến 5500kVA và điện áp lên đến 34,5kV.Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ, Philippines và nhiều nơi khác..
Dữ liệu chính
| Thông tin chi tiết | Đơn vị | Thông số kỹ thuật | Nhận xét |
| Loại | ~ | Đặt đệm, nguồn cấp phóng xạ | |
| Công suất định danh | kVA | 3000 | |
| Số pha | ~ | 3 | |
| Điện áp chính | V | 24940 | delta |
| Kết thúc chính | ~ | Lớp 25kV Vỏ sứ | mặt trước sống |
| Điện áp thứ cấp | V | 4160Y/2400 | Wye-N |

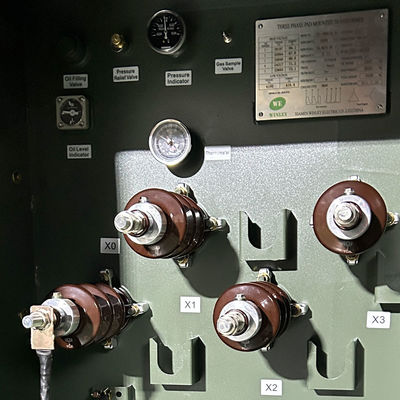

| Kết nối thứ cấp | ~ | Lớp 5kV Vỏ sứ | mặt trước sống |
| Loại khai thác | ~ | nghe trộm ngoài mạch | |
| Phạm vi khai thác | % | ± 2*2,5% | |
| Phương pháp làm mát | ~ | ONAN | |
| Tần số định số | Hz | 60 | |
| Nhóm vector | ~ | Dyn1 | |
| Lớp cách nhiệt | ~ | A (105°C) | |
| Nhiệt độ tăng | K | 65 | |
| Mất khi thả tải | W | 2810 | với độ khoan dung 10% |
| Mất tải (85°C) | W | 25796 | |
| Kháng trở | % | 5.0~7.5 | |
| Vật liệu cuộn | ~ | Cu | |
| Vật liệu lõi | ~ | thép silicon | |
| Vật liệu làm mát | Dầu khoáng | ||
| Vật liệu nhà ở | ~ | thép phủ | |
| Tình trạng dịch vụ | ~ | trong nhà hoặc ngoài trời | |
| Mực nước biển | M | ≤ 1000 | |
| Tiêu chuẩn | ~ | ASNI/IEEE C57.12.00 |
Các đặc điểm tiêu chuẩn
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cánh cửa điện áp cao, chỉ có thể mở sau khi
cửa điện áp thấp được mở.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Chuyển máy bơm với (2) 2,5% bơm công suất đầy đủ trên
và thấp hơn danh nghĩa.
• Một lỗ tay 10 x 18 (hoặc 14 x 25) trong bộ biến áp
bọc thùng.
• Màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
với các tiêu chuẩn ANSI mới nhất
Hình vẽ kỹ thuật
Cấu trúc sản phẩm
1) Phần biến áp và phần tủ điều khiển của phiên bản Hoa Kỳ, trong đó phần biến áp là một cấu trúc kín hoàn toàn,và dầu cách nhiệt có thể là hai loại dầu điểm lửa cao hoặc dầu thông thường.

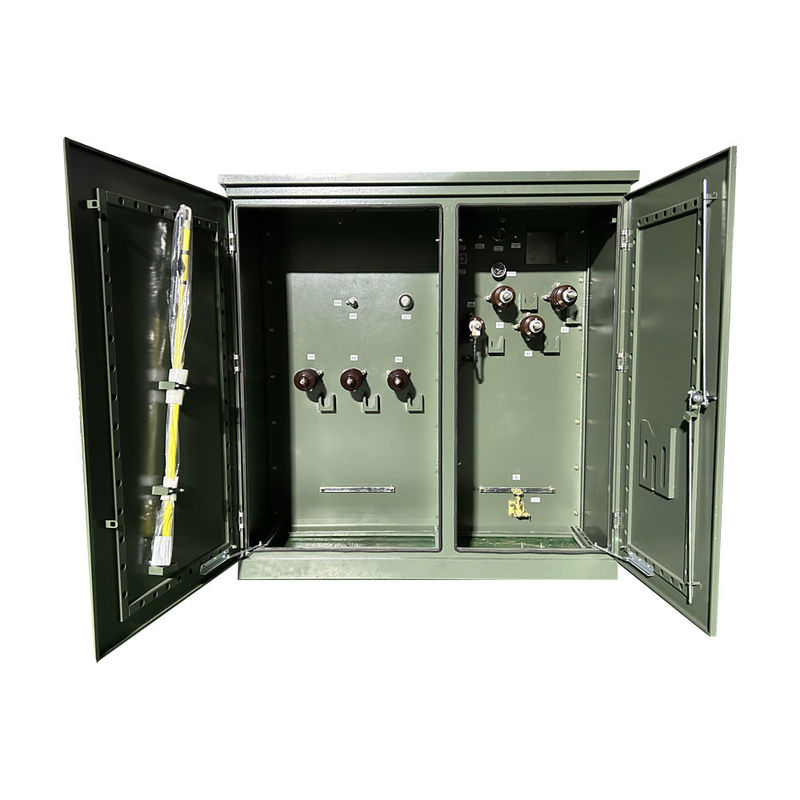

2) Tủ điều khiển được chia thành một phòng điện áp cao và một phòng điện áp thấp.
3) Phòng điện áp cao được trang bị: cắm cáp điện áp cao, thiết bị ngăn sét, tay cầm công tắc tải, tay cầm công tắc không kích thích, bộ an toàn cắm, van giải phóng áp suất,nhiệt kế, máy đo áp suất, máy đo vị trí dầu, vòi dầu, van thoát dầu, vv, công tắc tải, bộ thay đổi vòi tắt kích thích, bộ an toàn cắm, vvtất cả đều chìm trong dầu biến áp cùng với lõi biến áp. Cáp điện áp cao và biến áp được kết nối bằng các đầu nối cáp khuỷu tay.
4) Phía điện áp thấp có thể được lắp đặt với các bộ ngắt mạch không khí, bộ biến đổi dòng điện, cũng như các đồng hồ năng lượng điện, đồng hồ điện và đồng hồ volt,và mạch đầu ra và thiết bị bù đắp dung lượng có thể được cấu hình theo nhu cầu của người dùng.
Thông số kỹ thuật
| Thông số kỹ thuật sản phẩm | ||||||||
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
Tiêu chuẩn áp dụng
IEEE Std C 57.12Tiêu chuẩn về các yêu cầu chung tiêu chuẩn cho các bộ biến áp phân phối, điện và điều chỉnh bằng nước.
IEEE Std C 57.12.28 Thiết bị gắn đệm - Sự toàn vẹn của vỏ.
IEEE Std C 57.12.34 Các yêu cầu tiêu chuẩn đối với các bộ biến áp phân phối ba pha tự làm mát, loại khoang, gắn đệm
IEEE Std C 57.12.90 Mã thử nghiệm tiêu chuẩn cho bộ biến áp phân phối, điện và điều chỉnh ngâm trong chất lỏng và Hướng dẫn IEEE cho kiểm tra mạch ngắn của bộ biến áp phân phối và điện.
IEEE Std C 57.12.91 Hướng dẫn để tải các bộ biến áp ngâm dầu khoáng.
Quá trình sản xuất
Chứng chỉ UL / cUL
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
