| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-100/5 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

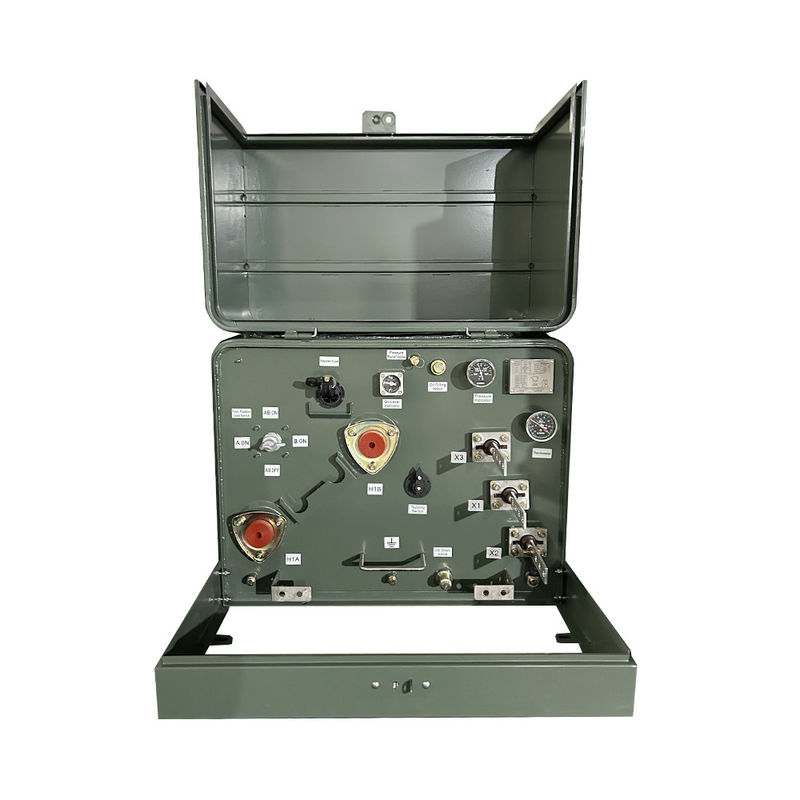

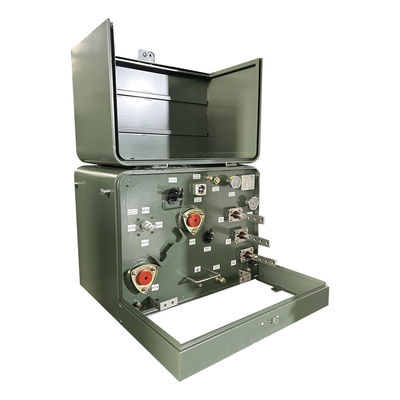

100kva Single Phase Pad Mounted Transformer bước xuống biến áp năng lượng 4160V đến 240V ANSI / IEEE C57
Công suất định lượng của bộ biến áp gắn đệm một pha là 15-333 kVA.
Tiêu chuẩn
Chi tiết sản phẩm
Dữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| kVA | 100 |
| Điện áp chính | 4160GrdY/2400 |
| Điện áp thứ cấp | 240/120V (LNL) |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 60°C |
| Hiệu quả | Đáp ứng tiêu chuẩn DOE 2016 |
| Lớp làm mát | KNAN |
| Máy bảo vệ | Bayonet Fusing |
| Chuyển bộ ngắt tải | Chuyển bộ ngắt tải 4 vị trí |
| Vật liệu cuộn | Đồng |
| Mức âm thanh | 50 dBA |
| Kích thước | 41.00''-W x 45.20''-D x 29.50''-H |
Sơ đồ sản phẩm

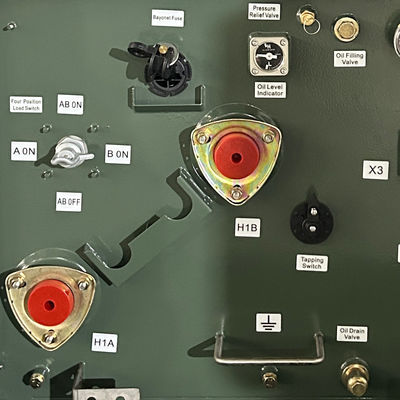

Các đặc điểm tiêu chuẩn
* Hệ thống chất lượng được chứng nhận ISO 9001
* Đáp ứng tiêu chuẩn hiệu quả năng lượng của DOE hoặc vượt quá các tiêu chuẩn ANSI / IEEE và NEMA
* Lớp phủ bể vượt quá IEEE Std C57.12.28TM-2005 và IEEE Std
C57.12Tiêu chuẩn.29TM-2005 (chỉ các đơn vị thép không gỉ)
* Phù hợp hoàn toàn với IEEE Std C57.12Các yêu cầu về tính toàn vẹn của khung tiêu chuẩn.28TM-2005

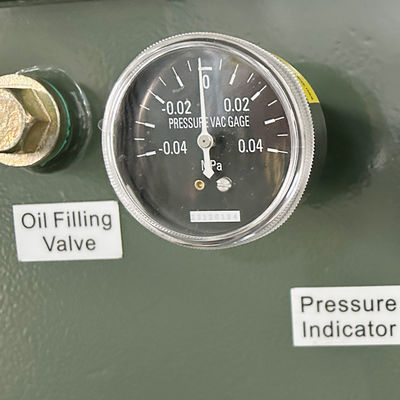

* Thiết bị giảm áp
* Các quy định về lấp đầy và thoát nước
* Bảng tên được khắc bằng laser
* túi khóa nổi để dễ dàng sắp xếp
* Danh hiệu của vỏ vỏ
* Tấm bọc bọc bọc thùng
* Dải sửa đổi bằng vật liệu không ăn mòn
* Thùng chứa vương miện
* Thang treo có thể tháo ra
* Cánh cửa trục với chân trục thép không gỉ và thùng
* Đường dây nối đất từ X2 đến mặt đất bể
* Các giếng ống HV cho các kết nối khuỷu tay phía trước chết
* Các giếng bốc điện áp cao - 200 A và bốc điện áp thấp
Thông số kỹ thuật
| SMô tả của bộ biến áp gắn đệm trong pha | ||||||||
| Đánh giá | Điện áp cao ((kV) | Không mất tải | Trong tải Loss | Chiều cao | Độ sâu | Chiều rộng | Trọng lượng dầu ((kg) | Tổng trọng lượng ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
