| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-2500/12 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

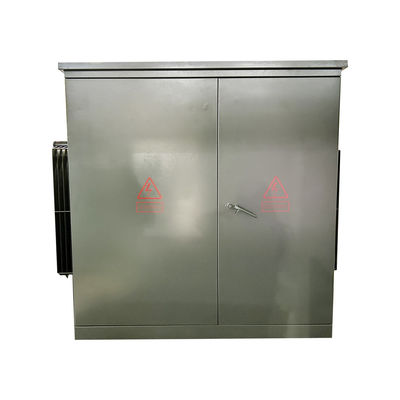

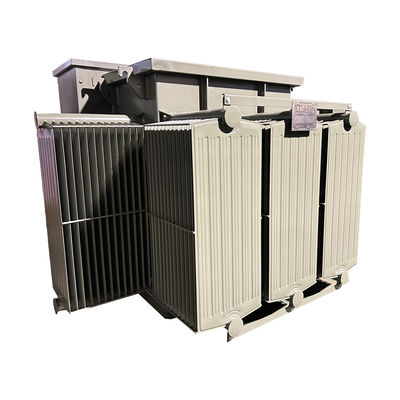

2500Kva 3 pha đệm gắn biến áp 12000V đến 120V Tiêu chuẩn IEEE ANSI UL chứng nhận
Các bộ biến áp ba pha gắn đệm Winley sản xuất đã đạt được chứng nhận UL, với công suất từ 30 đến 5500kVA và điện áp lên đến 34,5kV.
Bộ biến áp ba pha gắn đệm không chỉ là sự kết hợp của một bộ biến áp và thiết bị chuyển mạch cao/giảm điện áp;nó tích hợp công tắc tải và bộ an toàn ở phía điện áp cao trong cùng một bể dầu như lõi và cuộn của biến ápLoại thiết bị mới này hoạt động như một trạm phụ toàn diện cho phân phối điện cao và thấp.

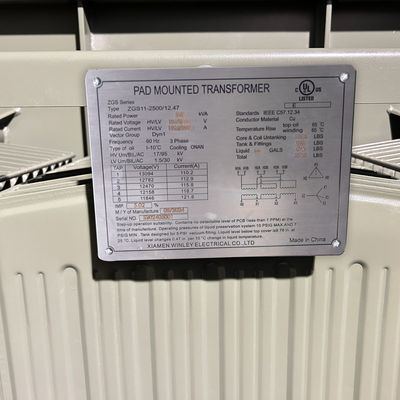

Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại ngăn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Giai đoạn | Ba giai đoạn |
| Công suất | 2.5 MVA (2500 KVA) |
| Nhóm vector | DYN1 |
| Điện áp chính | 12000V |
| Điện áp thứ cấp | 480Y/277 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Lớp làm mát | KNAN; Tự làm mát |
| Khống chế (Thông thường) | 5.75% |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-0 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Kích thước | 71''-W x 86''-D x 72''-H |
| Trọng lượng | 12300 lb |
| Đánh giá | |
| Hiệu quả % | 99.40% |
| Không mất tải (với watt) | +/- 2,050W |
| Mất tải đầy đủ (với watt) ở mức 100% | +/- 14,300W |

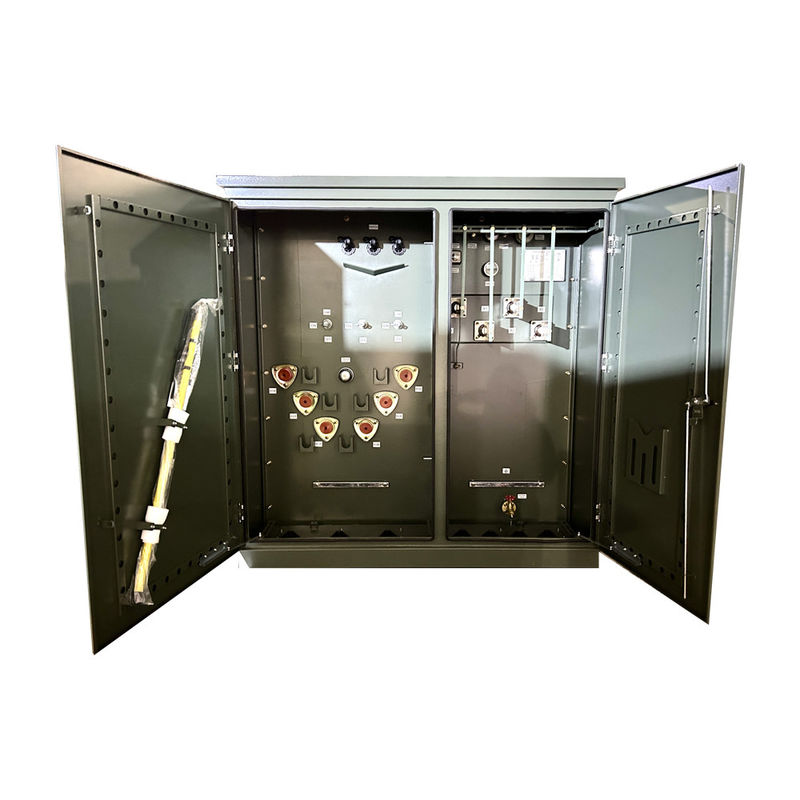

Cấu trúc
Hình vẽ kỹ thuật
Thiết kế nhỏ gọn: Bộ biến áp có cấu trúc nhỏ gọn, chỉ chiếm 1/3 khối lượng của bộ biến áp hộp kiểu châu Âu tương đương.
An toàn: Vỏ hoàn toàn kín của nó được nối đất và không mang điện, loại bỏ sự cần thiết của các rào cản bổ sung và tăng cường an toàn cá nhân.
Sợi dây linh hoạt: Các dây dẫn có thể chứa cả nguồn cung cấp điện và kết nối đầu cuối trong mạng phân phối.
Các thành phần tiên tiến: Nó có thiết bị điện áp cao và thấp hiện đại, bao gồm các công tắc tải ngập dầu, bộ an toàn cắm hai độ nhạy, cắm cắm cắm cắm cọc có thể vận hành tảivà các thiết bị ngăn sét silic oxit kẽm cách ly hoàn toàn.
Hiệu suất chất lượng cao: Máy biến áp sử dụng hệ thống dây dẫn D, yn và lõi sắt ba pha năm cột, đảm bảo điện áp cao ổn định, trục trặc điểm trung tính tối thiểu, sản xuất nhiệt thấp, tiếng ồn thấp,và bảo vệ sét hiệu quả.
Khả năng quá tải mạnh mẽ: Nó có thể hoạt động trong 2 giờ ở 2In và 7 giờ ở 1.6In mà không ảnh hưởng đến tuổi thọ của nó.
Thông số kỹ thuật
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
Trọng lượng (lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
