| Tên thương hiệu: | WINLEY |
| Số mẫu: | ZGS-1000/34,5 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

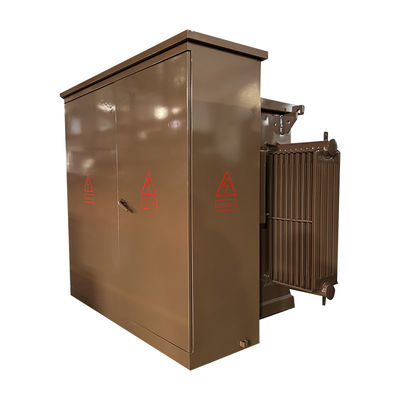

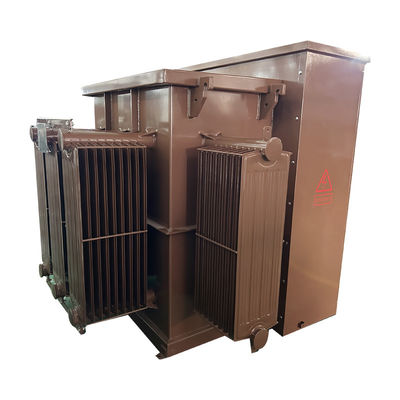

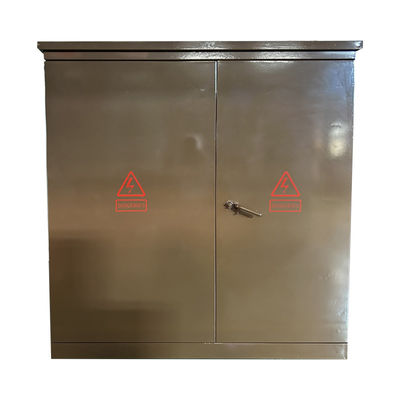

3 pha đệm gắn máy biến áp phân phối bước xuống 1000Kva 34500V đến 208Y dầu ngâm màu tùy chỉnh UL / cUL
WINLEY là một nhà sản xuất và nhà cung cấp biến áp chuyên nghiệp. Các tiêu chuẩn quốc tế khác nhau có thể được tùy chỉnh cho biến áp của bạn, chẳng hạn như: IEEE / ANSI ((C57).12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA.WINLEY sản xuất bộ biến áp có chứng nhận UL / cUL, ISO, CE vv.
Khả năng thiết kế
Năng lượng: 75 kVA-5500 kVA
Điện áp chính: 34,5KV,24.94KV,13.8KV,13.2KV,12.47KV,4.16KV hoặc khác
Điện áp thứ cấp :690Y/400,480Y/277, 208Y/120,240Y/120 hoặc khác
Loại thức ăn: Loop feed,Radial feed
Tiêu chuẩn: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA
Dữ liệu chính
| Loại biến áp | Đặt trên đệm |
| Giai đoạn | Ba giai đoạn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Công suất | 1 MVA (1000 KVA) |
| Nhóm vector | DYN1 |
| Điện áp chính | 34500V |
| BIL chính | 150 kV |
| Điện áp thứ cấp | 208Y/120 |
| Tần số | 60 Hz |
| Lớp làm mát | KNAN; Tự làm mát |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Kích thước* | 85W x 77D x 73H |
| Tổng trọng lượng (đầy nước) * | 8,855 lb |
| Hiệu quả % | 99.20% |
| Không mất tải (với watt) | +/- 1,300W |
| Tổng mất tải (với watt) ở mức 100% | +/- 11200W |

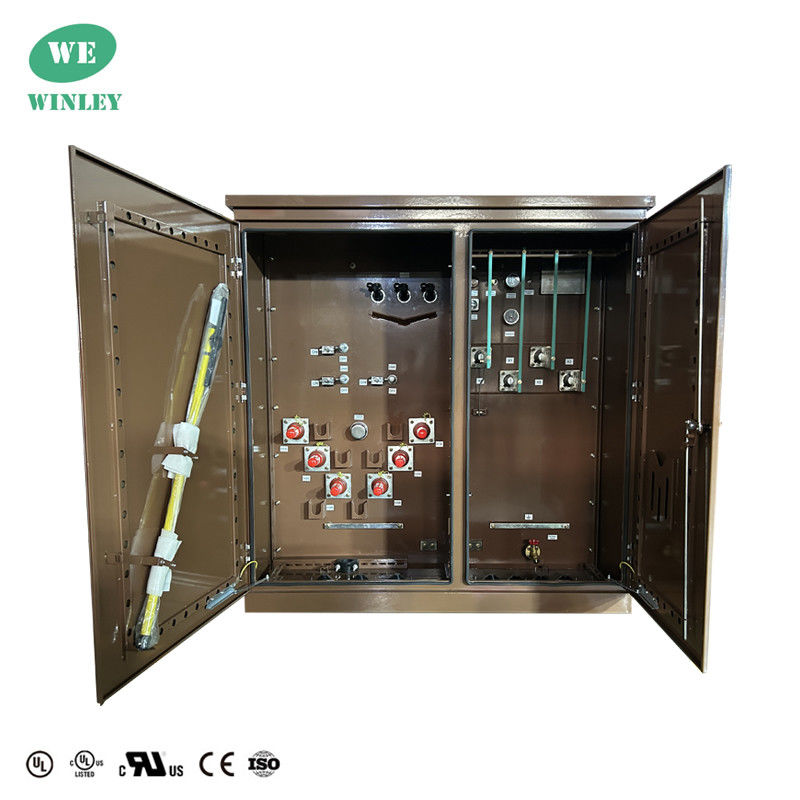

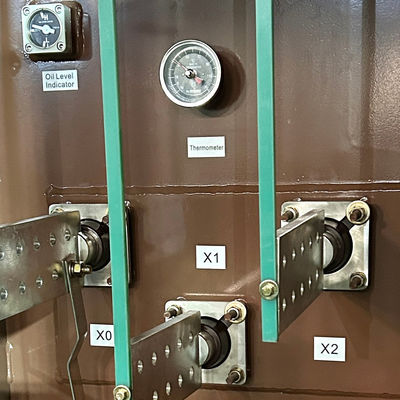

Cấu trúc
Hình vẽ
Thông số kỹ thuật
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
Trọng lượng (lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
