75 Kva 3 pha đệm gắn biến áp đầy nước 13.2KV DOE 2016 Hiệu suất UL / cUL được chứng nhận

WINLEY cung cấp một dòng đầy đủ của chất lỏng ThreePhase Pad-Mounted bộ biến áp phân phối đáp ứng các tiêu chuẩn ANSI® / IEEE® áp dụng. Với điện áp cao lên đến 34,5 kV và bình số lên đến 5,000kVA,WINLEY loại khoang ba pha Pad-mounted biến áp thương mại được thiết kế để lắp đặt ngoài trời trên một pad bê tông và cung cấp phân phối điện ngầm để thương mại, công nghiệp và các tổ chức.

Dữ liệu chính

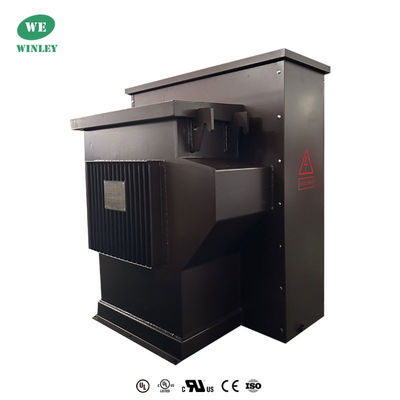

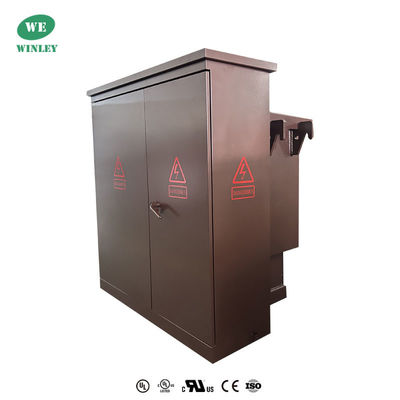

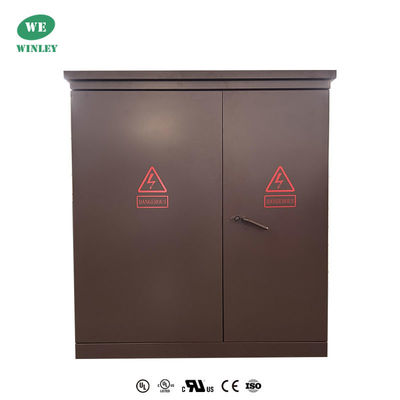

Hình ảnh sản phẩm

Hình vẽ kỹ thuật

Các đặc điểm tiêu chuẩn

• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cửa điện áp cao, chỉ có thể mở sau khi mở cửa điện áp thấp.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Máy thay đổi vòi với (2) vòi đầy đủ năng lượng 2,5% trên và dưới tiêu chuẩn.
• Một lỗ tay 10 x 18 (hoặc 14 x 25) trong nắp bể biến áp.
• Được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn ANSI mới nhất.

Cấu trúc sản phẩm

1) Phần biến áp và phần tủ điều khiển của phiên bản Hoa Kỳ, trong đó phần biến áp là một cấu trúc kín hoàn toàn,và dầu cách nhiệt có thể là hai loại dầu điểm lửa cao hoặc dầu thông thường.

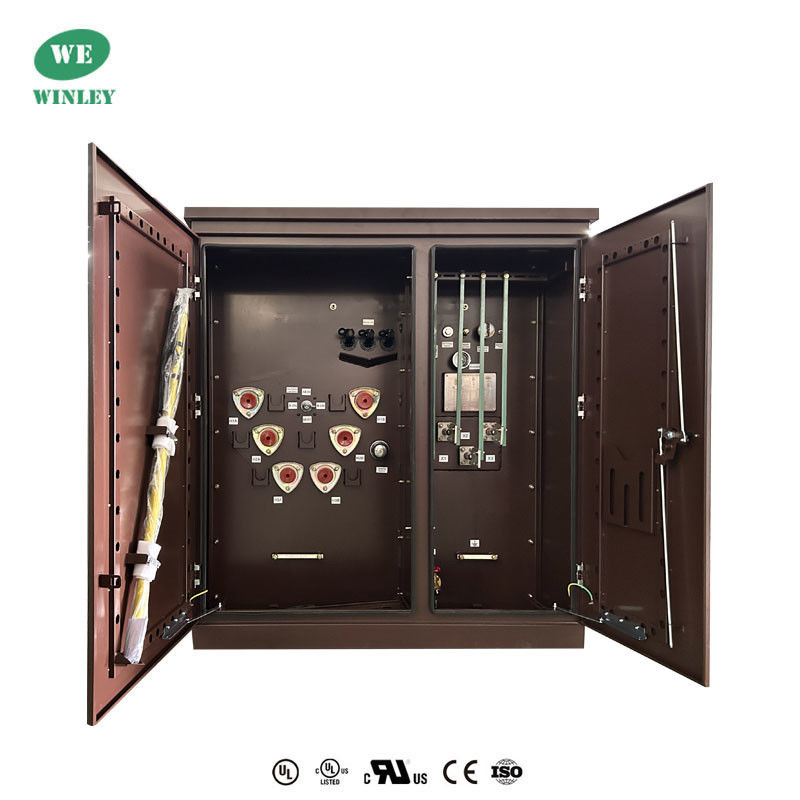

2) Tủ điều khiển được chia thành một phòng điện áp cao và một phòng điện áp thấp.

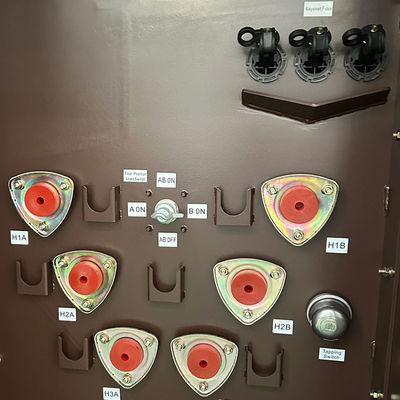

3) Phòng điện áp cao được trang bị: cắm cáp điện áp cao, thiết bị ngăn sét, tay cầm công tắc tải, tay cầm công tắc không kích thích, bộ an toàn cắm, van giải phóng áp suất,nhiệt kế, máy đo áp suất, máy đo vị trí dầu, vòi dầu, van thoát dầu, vv, công tắc tải, bộ thay đổi vòi tắt kích thích, bộ an toàn cắm, vvtất cả đều chìm trong dầu biến áp cùng với lõi biến áp. Cáp điện áp cao và biến áp được kết nối bằng các đầu nối cáp khuỷu tay.
4) Phía điện áp thấp có thể được lắp đặt với các bộ ngắt mạch không khí, bộ biến đổi dòng điện, cũng như các đồng hồ năng lượng điện, đồng hồ điện và đồng hồ volt,và mạch đầu ra và thiết bị bù đắp dung lượng có thể được cấu hình theo nhu cầu của người dùng.

Thông số kỹ thuật

Quá trình sản xuất

Câu hỏi thường gặp

1. Q: Tôi có thể có một đơn đặt hàng mẫu?

A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.

2Q: Thời gian dẫn đầu là bao nhiêu?

A: Thời gian sản xuất hàng loạt 15-25 ngày.

3Q: Bao lâu bảo hành?

A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.

4. Q: OEM / ODM có sẵn không?

Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.

Dịch vụ tùy chỉnh:

a. Màu sắc tùy chỉnh và chức năng đặc biệt.

b. Hộp tùy chỉnh.

in logo của khách hàng.

d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.

5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?

A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.

Tại sao lại chọn chúng tôi?

• Dòng sản phẩm trải dài từ 45KVA đến 5500 KVA, với điện áp xếp hạng lên đến 34,5 KV, phù hợp hoặc vượt quá các tiêu chuẩn như DOE 2016, IEEE / ANSI, CSA,IEC,NEMA.
• Các sản phẩm có chứng nhận UL / cUL (Số chứng chỉ: UL-US-2431836-0, UL-CA-2423202-0) và có thể có được UL (sự ủy quyền đối tác) dựa trên yêu cầu của khách hàng.
• Các sản phẩm của chúng tôi được xuất khẩu với số lượng lớn đến các khu vực như Bắc Mỹ và Philippines.cùng với dịch vụ sau bán hàng chuyên nghiệp và đáng tin cậy, đảm bảo giao hàng nhanh trong vòng 7 đến 35 ngày.
