| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-167/12.47 |
| MOQ: | 1unit |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Plywood case |
| Điều khoản thanh toán: | T/T |

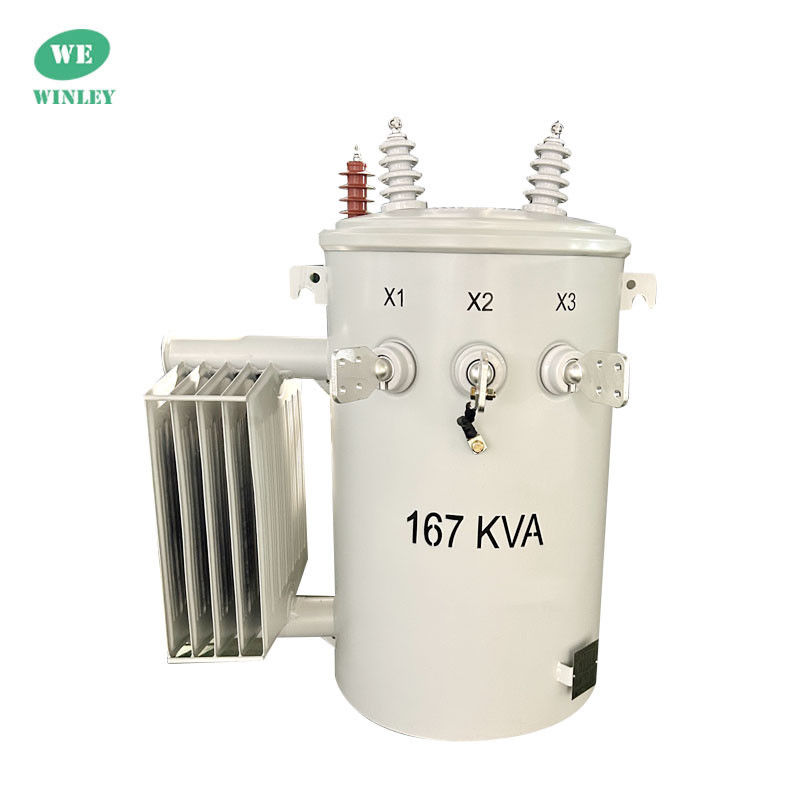

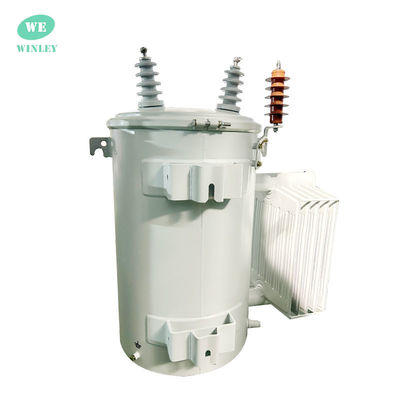

167Kva Cột gắn máy biến áp phân phối pha đơn bước xuống 12,47KV Dầu ngâm Tiêu chuẩn IEEE
Các bộ biến áp gắn cột pha đơn của WINLEY được sản xuất với công suất lên đến 333 kVA. Điện áp cao lên đến 34,5 kV.
Bộ biến áp gắn cột của WINLEY được thiết kế và thử nghiệm theo các tiêu chuẩn bao gồm ANSI / CSA, IEEE c.57, và IEC60076 nếu áp dụng.
Các xi lanh một pha thường được lắp trực tiếp trên các cột gỗ hoặc bê tông cho các ứng dụng đa kịch bản như tải phân phối trên cao dân cư và tải thương mại nhẹ,và thường được chia thành các loại thông thường và CSP
Máy biến đổi gắn cộtDữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| Công suất | 167 KVA |
| Điện áp chính | 7200/12470GrdY (2 dây) |
| BIL chính | 95 kV |
| Điện áp thứ cấp | 120/240V (L-L-N) |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Lớp làm mát | ONAN; tự làm mát |
| Hiệu quả | Đáp ứng tiêu chuẩn DOE 2016 |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Hiệu quả | 99.15% |
| Không mất tải (với watt) | +/- 445W |
| Mất tải đầy đủ (với watt) | +/- 1.820W |
Máy biến đổi gắn cộtcấu trúc
1. Các nắp bể có vỏ sứ cao áp suất đi kèm với các đầu cuối vòng, có thể chứa cáp nhôm hoặc đồng.
2Cấu trúc may tròn của nắp bể đảm bảo phân phối căng thẳng đồng đều và niêm phong đáng tin cậy.
3. Các chuông vòng trên tường bể phục vụ như là buồng điện áp thấp và đầu cuối và được bọc bằng thiếc.
4. Điều này đi kèm với một van giảm áp suất có khả năng tự niêm phong.
5Theo tiêu chuẩn ANSI, móc treo của bộ biến áp ở phía trên và phía dưới tuân thủ.
6. Đường kết thúc mặt đất trên xe tăng là một đường kết thúc mặt đất chuông.
Sơ đồ biến áp gắn cột
Máy biến đổi gắn cộtThông số kỹ thuật
| 10kva-500kva Máy biến đổi ngâm dầu đơn pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Phụ kiện
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
