| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-100/34.5 |
| MOQ: | 1unit |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Plywood case |
| Điều khoản thanh toán: | T/T |

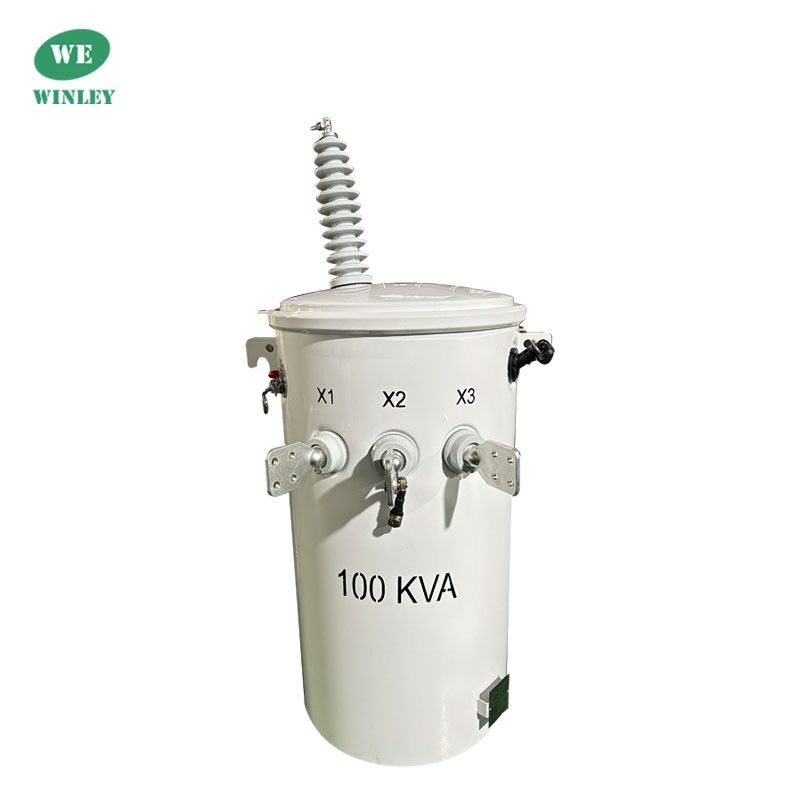

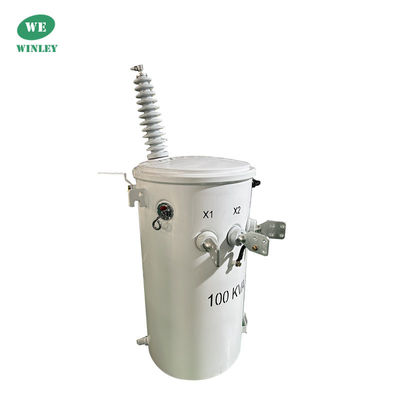

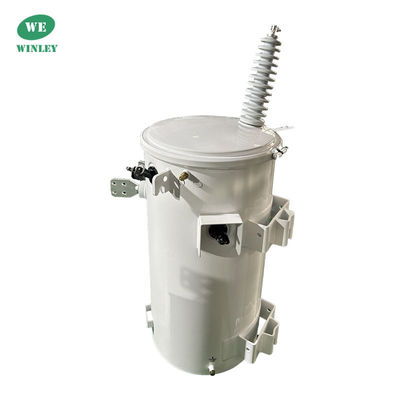

100KVA Đàn biến áp phân phối gắn cột pha đơn Điện áp kép Thấp xuống 34,5KV Đến 120V
cấu trúc
Dữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| Công suất | 100 KVA |
| Điện áp chính | 34500GrdY/19920 |
| Điện áp thứ cấp | 120/240V (L-N-L) |
| Phasor thứ cấp | Hai vòng bọc một pha |
| BIL thứ cấp | 30 KV |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Tiêu chuẩn hiệu quả | Tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 50 dBA |
| Vật liệu lõi | Thép định hướng hạt |
| Vật liệu bể | Thép phủ |
| Kích thước* | 30.70''-W x 31.85''-D x 47.20''-H |
| Hiệu quả | 99.00% |
| Không mất tải (với watt) | +/- 270W |
| Mất tải đầy đủ (với watt) | +/- 1.250W |
Sơ đồ sản phẩm
Các đặc điểm chính:
* Tùy chọn có sẵn của chất lỏng FR3 để tăng an toàn cháy hoặc dầu khoáng chất điện
* Đáp ứng hoặc vượt quá các tiêu chuẩn công nghiệp bao gồm ANSI, NEMA và DOE hiệu quả năng lượng
* Được xây dựng với thiết kế loại lõi xen kẽ được khuyến cáo bởi EPRI để có khả năng kháng cao hơn so với sự gia tăng điện áp phía thấp
* Polymer điện áp thấp buzzings là tiêu chuẩn ở 5-50 kVA
* Các lõi và cuộn được thiết kế để có độ tin cậy cao và tỷ lệ thất bại trường thấp: Có sẵn trong thép điện định hướng hạt hoặc thép vô hình
* Thiết kế nắp mái vòm và băng nắp hình thành cung cấp khả năng chịu áp lực cao hơn, loại bỏ lồi vòm và cải thiện giữ nắp
* Thiết kế vỏ điện áp cao cải thiện bảo vệ vỏ và niêm phong
* Có thể cấu hình theo thông số kỹ thuật dịch vụ tiện ích nông thôn (RUS)
Thông số kỹ thuật
| Đánh giá Công suất (KVA) |
Điện áp cao (V) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Hiệu quả(%) | Cấu trúc H*D*W(mm) |
Trọng lượng (lb) |
||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V hoặc những người khác |
120-240V 240-480V 347V 600V |
36 | 120 | 98.7 | 500 | 525 | 885 | 330 |
| 15 | 50 | 195 | 98.82 | 520 | 565 | 905 | 462 | ||
| 25 | 80 | 290 | 98.95 | 560 | 590 | 935 | 567.6 | ||
| 37.5 | 105 | 360 | 99.05 | 610 | 625 | 935 | 748 | ||
| 50 | 135 | 500 | 99.11 | 635 | 675 | 1035 | 869 | ||
| 75 | 190 | 650 | 99.19 | 745 | 840 | 1035 | 1056 | ||
| 100 | 210 | 850 | 99.25 | 770 | 965 | 1135 | 1166 | ||
| 167 | 350 | 1410 | 99.33 | 795 | 890 | 1335 | 1496 | ||
| 250 | 500 | 2000 | 99.39 | 1080 | 1030 | 1390 | 2816 | ||
| 333 | 350 | 2500 | 99.43 | 1140 | 1060 | 1450 | 3410 | ||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
