| Tên thương hiệu: | WINLEY |
| Số mẫu: | SCB10-1000/11 |
| MOQ: | 1unit |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Plywood case |
| Điều khoản thanh toán: | T/T |
1000KVA Cast Coil Transformer Ba giai đoạn11KV đến 400KV Dry Type Epoxy Resin
Các bộ biến đổi cuộn dây đúc của WINLEY được thiết kế, chế tạo và thử nghiệm theo các tiêu chuẩn công nghiệp cao nhất bao gồm NEMA, ANSI C.57Chúng được thiết kế cho cả ứng dụng trong nhà và ngoài trời và cần bảo trì tối thiểu do cấu trúc bền của chúng.

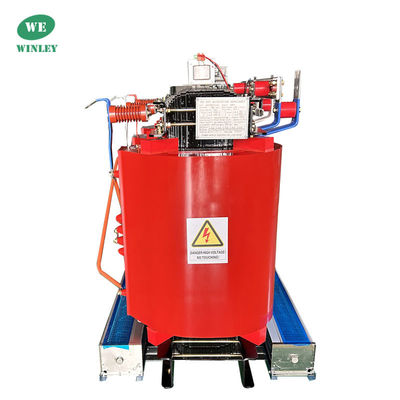

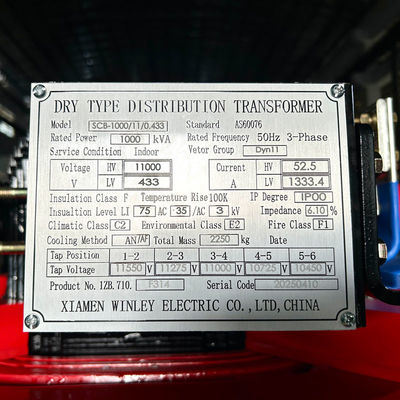

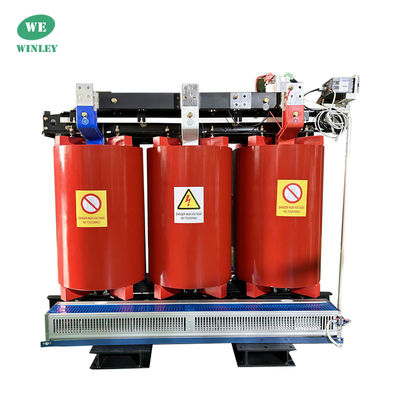

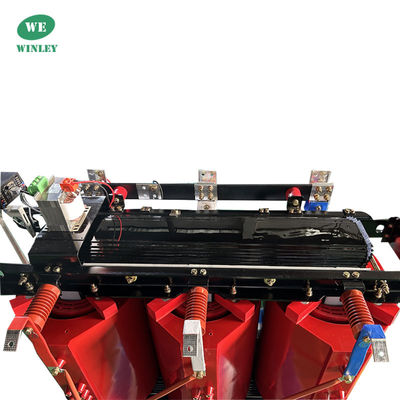

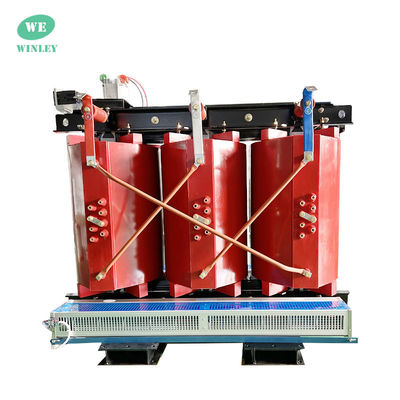

Hình ảnh sản phẩm
Dữ liệu chính
| Dữ liệu thông số kỹ thuật biến áp 1000kva | |||||
| Không, không. | Thông tin chi tiết | Đơn vị | Thông số kỹ thuật | Nhận xét | |
| 1 | Loại | ~ | nhựa đúc, loại khô | ||
| 2 | Công suất định danh | kVA | 1000 | ||
| 3 | Số pha | ~ | 3 | ||
| 4 | Điện áp đầu vào định số | kV | 11 | Delta | |
| 5 | Điện áp đầu ra | kV | 0.4 | Wye-N | |
| 6 | Loại khai thác | ~ | ra khỏi mạch | ||
| 7 | Phạm vi khai thác | % | ± 2*2,5% | ||
| 8 | Phương pháp làm mát | ~ | AN/AF | ||
| 9 | Tần số định số | Hz | 50 | ||
| 10 | Nhóm vector | ~ | Dyn11 | ||
| 11 | Lớp cách nhiệt | ~ | F | ||
| 12 | Nhiệt độ tăng | K | 100 | ||
| 13 | Mất khi thả tải | W | 1770 | 10% dung sai | |
| 14 | Mất tải (120°C) | W | 8130 | ||
| 15 | Kháng trở | % | 6 | ||
| 16 | Độ IP | ~ | IP54 | ||
| 17 | Kích thước khoang | mm | 1500*1000*1200 | Chỉ để tham khảo | |
| 18 | Vật thể | kg | 2500 | ||
| 19 | Vật liệu cuộn | ~ | Nhôm hoặc đồng | ||
| 20 | Vật liệu lõi | ~ | thép silicon | ||
| 21 | Tình trạng dịch vụ | ~ | trong nhà | ||
| 22 | Mực nước biển | M | ≤ 1000 | ||
| 23 | Phụ kiện | ~ | quạt làm mát, bộ điều khiển nhiệt độ | ||
| 24 | Nhiệt độ môi trường | °C | từ -5 đến +40 | ||
| 25 | Tiêu chuẩn | ~ | AS60076 | ||
Hình vẽ kỹ thuật
Thông số kỹ thuật tiêu chuẩn
Tùy chọn
Thông số kỹ thuật
| Thông số kỹ thuật sản phẩm | ||||||||
| Công suất định danh (KVA) |
Điện áp cao (KV) |
Điện áp thấp (KV) |
Biểu tượng kết nối | Không mất tải (W) |
Mất trong tải (W) |
Không có dòng tải (%) |
Cấu trúc Đàn ông. (mm) |
Trọng lượng (Kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
