| Tên thương hiệu: | WINLEY |
| Số mẫu: | ZGD-75/15 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

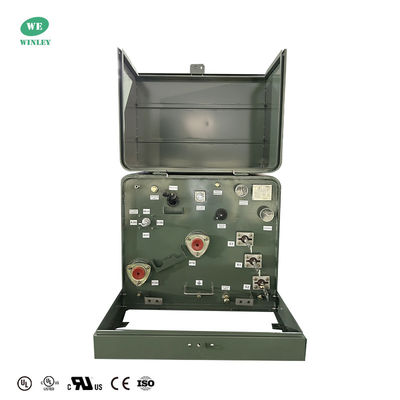

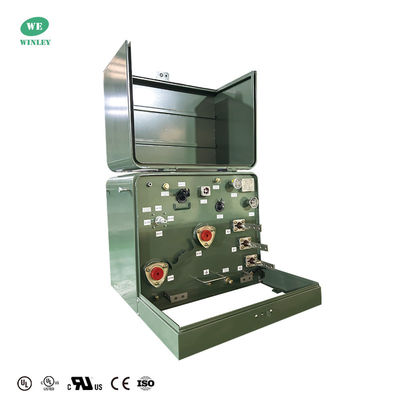

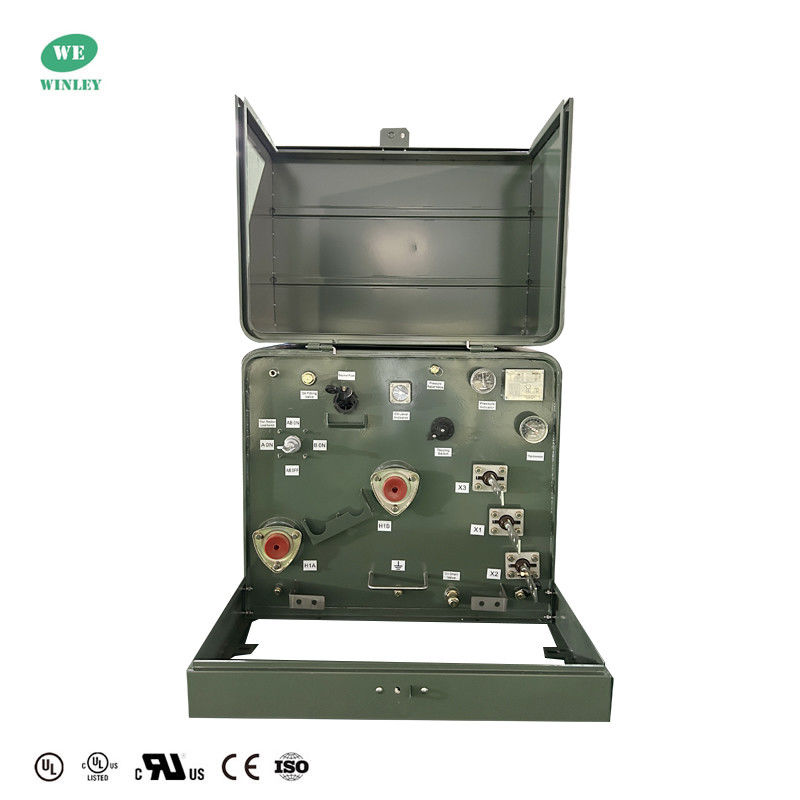

UL CUL Danh sách 75 kVA Single Phase Pad Mounted Transformer Residential 13.8KV đến 120V Dắm dầu đáp ứng các tiêu chuẩn DOE 2016 ANSI IEEE
Tóm lại
1Động thái biến áp gắn đệm pha đơn là biến áp phân phối ngâm dầu.
2Các biến áp truyền thống được thiết kế trong một loại hộp vỏ.
3Nó có các đặc điểm của kích thước nhỏ, trọng lượng nhẹ, tiếng ồn thấp, mất mát thấp, an toàn và đáng tin cậy.
4Nó được sử dụng rộng rãi trong các khu dân cư, trung tâm thương mại, bệnh viện, công viên, trường học, v.v.
5Các bộ biến đổi gắn đệm pha đơn được tự làm mát, có sẵn trong vòng hoặc nguồn cấp quang, và là mặt chết, đáp ứng hoặc vượt quá các tiêu chuẩn ANSI / CSA / IEEE.
Tại sao lại chọn chúng tôi?
1. WINLEY biến áp một pha đã đạt được chứng nhận UL / cUL, với công suất 10-333KVA và điện áp lên đến 34,5KV
2Các sản phẩm được thiết kế theo nhiều tiêu chuẩn và đáp ứng hoặc thậm chí vượt quá DOE 2016, IEEE, ANS, CSA, IEC, NEMA và các tiêu chuẩn khác.
3Khả năng giao hàng hàng tháng là hơn 800 đơn vị, và giao hàng nhanh có thể đạt được trong vòng 4 tuần.
Dữ liệu chính
| Công suất | 75 KVA |
| Nhóm vector | II6 |
| Điện áp chính | 13800GrdY/7968 |
| Điện áp thứ cấp | 240/120 (LN-L) |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Đánh giá K-Factor (Harmonic Mitigation) | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Hiệu quả | 99.00% |
| Không mất tải (với watt) * | +/- 237W |
| Mất tải (với watt) * | +/- 835W |
| Tổng tổn thất tải (với watt) * | +/- 1,082W |
Hình vẽ
Tính năng
• Đáp ứng hoặc vượt quá các tiêu chuẩn ANSI®, IEEE® và NEMA®
• Đáp ứng Tiêu chuẩn hiệu quả năng lượng 10 CFR Phần 431 của DOE cho bộ biến áp phân phối
• Lớp phủ bể vượt quá IEEE Std C57.12.28TM-2005 và IEEE Std C57.12Tiêu chuẩn.29TM-2005 (chỉ các đơn vị thép không gỉ)
• Phù hợp hoàn toàn với IEEE Std C57.12Các yêu cầu về tính toàn vẹn của khung tiêu chuẩn.28TM-2005
• Bảng tên được khắc bằng laser
• Các thiết bị nâng bằng thép không gỉ
• Các quy định về đặt đất bể
• Thiết bị giảm áp suất tự động
• Dầu khoáng chất điện
• Cánh cửa có bản lề bằng thép không gỉ
• túi khóa nổi để dễ dàng sắp xếp
• Chốt khóa cửa bằng thép không gỉ
• Phương pháp lấp đầy và thoát dầu
• Bề trần có thể tháo ra
• Nắp bể có mái vòm hàn
• Các giếng ống cao áp - 200 A
Thông số kỹ thuật
| SMô tả của bộ biến áp gắn đệm trong pha | ||||||||
| Đánh giá | Điện áp cao ((kV) | Không mất tải | Trong tải Loss | Chiều cao | Độ sâu | Chiều rộng | Trọng lượng dầu ((kg) | Tổng trọng lượng ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Đánh giá

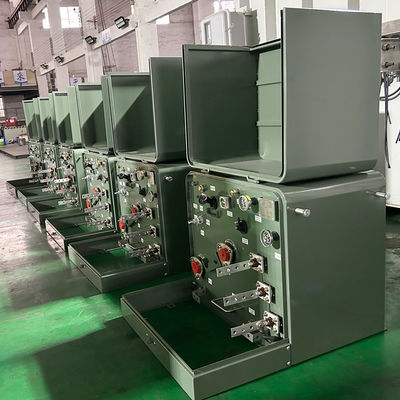

Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
