| Tên thương hiệu: | WINLEY |
| Số mẫu: | ZGD-100/13.8 |
| MOQ: | 1unit |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

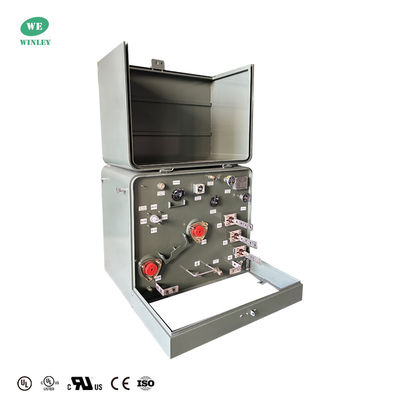

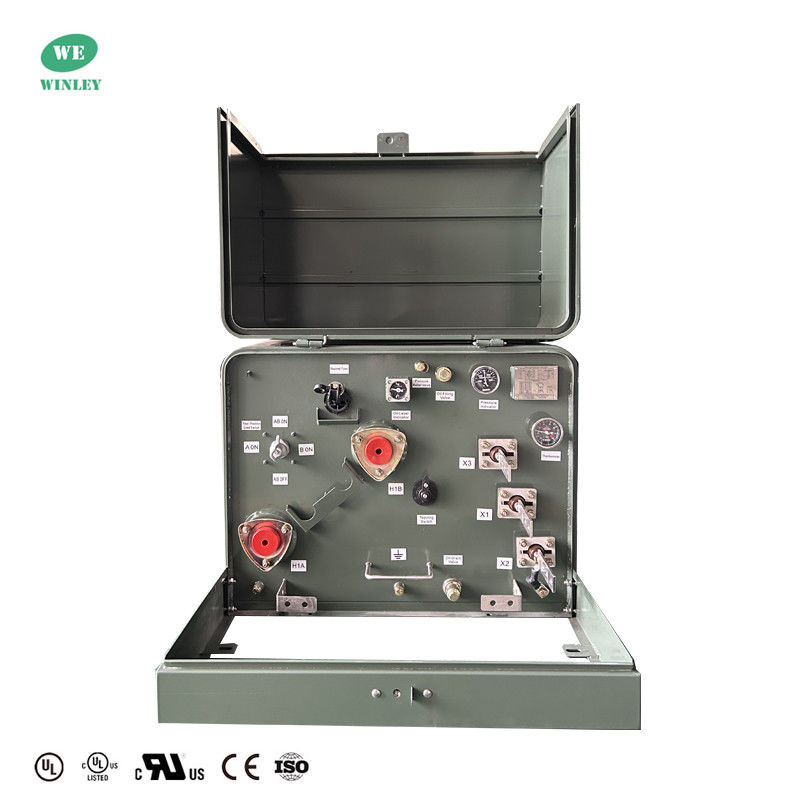

DOE 2016 Tiêu chuẩn biến áp gắn đệm pha đơn 100 Kva13800V đến 120V UL / cUL chứng nhận
Tại sao lại chọn chúng tôi?
1. WINLEY biến áp một pha đã đạt được chứng nhận UL / cUL, với công suất 10-333KVA và điện áp lên đến 34,5KV
2Các sản phẩm được thiết kế theo nhiều tiêu chuẩn và đáp ứng hoặc thậm chí vượt quá DOE 2016, IEEE, ANS, CSA, IEC, NEMA và các tiêu chuẩn khác.
3Khả năng giao hàng hàng tháng là hơn 800 đơn vị, và giao hàng nhanh có thể đạt được trong vòng 4 tuần.
Dữ liệu chính
| Loại biến áp | Thiết bị đắp đệm, loại II |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Độ cực | Chất phụ gia |
| Giai đoạn | Đơn pha (Khối nối với lưới điện 3 pha) |
| Công suất | 100 KVA |
| Nhóm vector | II6 |
| Điện áp chính | 13800GrdY/7968 |
| Điện áp thứ cấp | 240/120V (LNL) |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Loại E cách nhiệt - 120°C, 248°F |
| Lớp làm mát | ONAN; tự làm mát |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 48 dBA |
| Kích thước* | 33.2''-W x 39.5''-D x 25.0''-H |
| Tổng trọng lượng (đầy nước) * | 969.14 lb |
Hình vẽ
Đặc điểm hiệu suất
1)Combination Transformer Substation, phần trên của tủ là với tấm thép kẹp vải đá cấu trúc có ống thông gió,có thể giảm bức xạ mặt trời hiệu quả và đảm bảo phân tán nhiệt.
2) Bề mặt của vỏ tủ toàn bộ phun chất xịt đặc biệt và sơn có khả năng chống ăn mòn mạnh mẽ.
3) Bên trong có thể được chia thành buồng điện áp cao, buồng biến áp và buồng điện áp thấp.
4) Ngoài ra nó được trang bị với điều khiển nhiệt độ thiết bị xả tự động để đảm bảo phạm vi nhiệt độ.
5)Mỗi đơn vị có hệ thống điều khiển hoàn hảo, màn hình sạc và hệ thống chiếu sáng.
6)Các thiết bị thiết bị phù hợp với yêu cầu bảo vệ IP33, có thiết kế, cấu trúc và công nghệ hợp lý, với chất lượng tốt và bảo trì dễ dàng.
Thông số kỹ thuật
| SMô tả của bộ biến áp gắn đệm trong pha | ||||||||
| Đánh giá | Điện áp cao ((kV) | Không mất tải | Trong tải Loss | Chiều cao | Độ sâu | Chiều rộng | Trọng lượng dầu ((kg) | Tổng trọng lượng ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Đánh giá
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
