| Tên thương hiệu: | WINLEY |
| Số mẫu: | ZGD-25/15 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

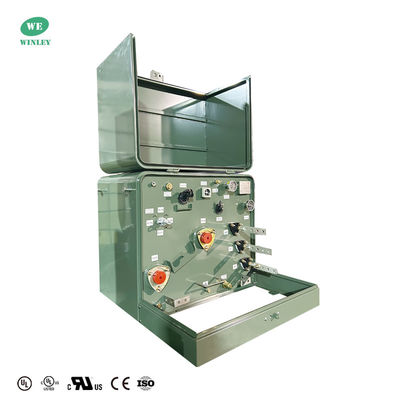

UL / cUL Danh sách 167kVA Động lực đơn pha đệm gắn máy biến áp 13800V đến 120V Máy biến áp phân phối ngâm dầu Tiêu chuẩn ANSI IEEE

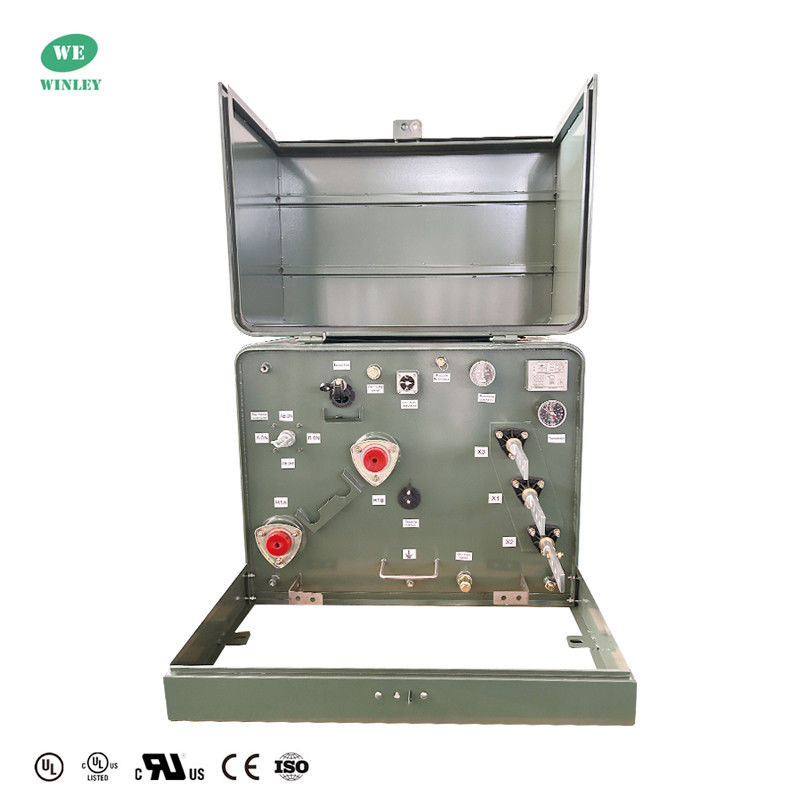

Một bộ biến áp gắn đệm một pha, còn được gọi là bộ biến áp nhà ở là một cấu trúc nhỏ gọn và kín được thiết kế để lắp đặt ngoài trời.và các thiết bị điện áp cao và thấp của nó được lắp đặt cạnh nhau trong khoang cáp. Các bể biến áp có một nắp nắp bảo vệ. khoang cáp sử dụng một ổ khóa theo ANSI C57.12.28 để khóa đơn vị. Nhà biến áp nhà ở là chống giả mạo và chống thời tiết.WINLEY's Single phase pad mounted transformer fully complies and exceeds ANSI, DOE, IEEE,và các tiêu chuẩn CSA. với UL / CUL, CSA danh sách.
Dữ liệu chính
| Giai đoạn | Giai đoạn đơn |
| Loại nguồn cấp cho biến áp | Lưu lượng vòng lặp |
| Công suất | 167 KVA |
| Nhóm vector | II6 |
| Điện áp chính | 13800GrdY/7968 |
| Điện áp thứ cấp | 120/240 |
| Tần số | 60 Hz |
| Nhiệt độ tăng | 65°C |
| Chỉ số cách nhiệt | Lớp cách nhiệt E |
| Lớp làm mát | ONAN; tự làm mát |
| Tiêu chuẩn hiệu quả | Đáp ứng tiêu chuẩn DOE 2016, đáp ứng tiêu chuẩn ANSI / IEEE |
| Vật liệu cuộn | Đồng |
| Đánh giá nhiệt độ môi trường | 40°C |
| Mức âm thanh | 55 dBA |
| Độ cao | 3300ft (1000 mét) trên mực nước biển hoặc thấp hơn |
| Vật liệu lõi | Thép định hướng hạt |
| Hiệu quả | 99.10% |
| Không mất tải (với watt) * | +/- 450W |
| Mất tải (với watt) * | +/- 1,825W |
| Tổng tổn thất tải (với watt) * | +/- 2,288W |
Hình vẽ
Đặc điểm hiệu suất
• Đáp ứng hoặc vượt quá các tiêu chuẩn ANSI®, IEEE® và NEMA®
• Đáp ứng Tiêu chuẩn hiệu quả năng lượng 10 CFR Phần 431 của DOE cho bộ biến áp phân phối
• Lớp phủ bể vượt quá IEEE Std C57.12.28TM-2005 và IEEE Std C57.12Tiêu chuẩn.29TM-2005 (chỉ các đơn vị thép không gỉ)
• Phù hợp hoàn toàn với IEEE Std C57.12Các yêu cầu về tính toàn vẹn của khung tiêu chuẩn.28TM-2005
• Bảng tên được khắc bằng laser
• Các thiết bị nâng bằng thép không gỉ
• Các quy định về đặt đất bể
• Thiết bị giảm áp suất tự động
• Dầu khoáng chất điện
• Cánh cửa có bản lề bằng thép không gỉ
• túi khóa nổi để dễ dàng sắp xếp
• Chốt khóa cửa bằng thép không gỉ
• Phương pháp lấp đầy và thoát dầu
• Bề trần có thể tháo ra
• Nắp bể có mái vòm hàn
• Các giếng ống cao áp - 200 A
Thông số kỹ thuật
| SMô tả của bộ biến áp gắn đệm trong pha | ||||||||
| Đánh giá | Điện áp cao ((kV) | Không mất tải | Trong tải Loss | Chiều cao | Độ sâu | Chiều rộng | Trọng lượng dầu ((kg) | Tổng trọng lượng ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Đánh giá
Quá trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu?
A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2Q: Thời gian dẫn đầu là bao nhiêu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3Q: Bao lâu bảo hành?
A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM / ODM có sẵn không?
Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
in logo của khách hàng.
d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
