| Tên thương hiệu: | WINLEY |
| Số mẫu: | ZGD-125/12,47 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

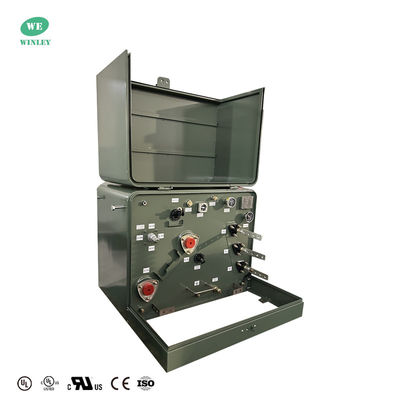

Máy biến áp gắn trên bệ một pha 125Kva 12470V Giá xuất xưởng Máy biến áp điện đáp ứng các tiêu chuẩn ANSI/IEEE CSA
Máy biến áp gắn trên bệ WINLEY 125 kVA đáp ứng/vượt quá xếp hạng hiệu quả DOE 2016 với danh sách UL/cUL. Nhóm Máy biến áp WINLEY có kinh nghiệm sâu rộng trong các dự án máy biến áp tại thị trường Bắc Mỹ. Các dịch vụ của họ có khả năng thích ứng cao để phù hợp với các yêu cầu Máy biến áp 100 kVA cụ thể của bạn.
Dữ liệu chính của Máy biến áp gắn trên bệ một pha
| Loại máy biến áp: | Gắn trên bệ, Loại ngăn |
| Loại cấp nguồn máy biến áp: | Cấp vòng |
| Phân cực: | Bổ sung |
| Pha: | Một pha (Kết nối với lưới điện 3 pha) |
| Công suất: | 125 KVA |
| Nhóm vectơ: | II6 |
| Điện áp sơ cấp: | 12470GrdY/7200 |
| Điện áp thứ cấp: | 120/240 (L-N-L) |
| Tần số: | 60 Hz |
| Độ tăng nhiệt độ: | 65°C |
| Xếp hạng cách điện: | E |
| Lớp làm mát: | ONAN; Tự làm mát |
| Tiêu chuẩn hiệu quả: | Đáp ứng Tiêu chuẩn DOE 2016, Đáp ứng Tiêu chuẩn CSA Đáp ứng Tiêu chuẩn ANSI/IEEE |
| Xếp hạng hệ số K (Giảm thiểu hài): | K-1 (Tiêu chuẩn) |
| Vật liệu cuộn dây: | Đồng |
| Xếp hạng nhiệt độ môi trường: | 40°C |
| Phạm vi nhiệt độ hoạt động môi trường: | -40°C đến +40°C (-50°F đến +104°F) |
| Mức âm thanh: | 55 dBA |
| Độ cao (Độ cao): | 3300ft (1000 mét) trên mực nước biển hoặc thấp hơn |
| Hiệu quả: | 99,10% |
Máy biến áp 125 kVA có thiết kế ngăn đáp ứng nghiêm ngặt các tiêu chuẩn IEEE Std C57.12.28. Bên trong bình chứa chắc chắn của nó là các ngăn đầu cuối cáp điện áp cao và điện áp thấp riêng biệt, được căn chỉnh chiến lược cạnh nhau ở một bên của bình chứa để tối ưu hóa chức năng và khả năng tiếp cận.
Bản vẽ

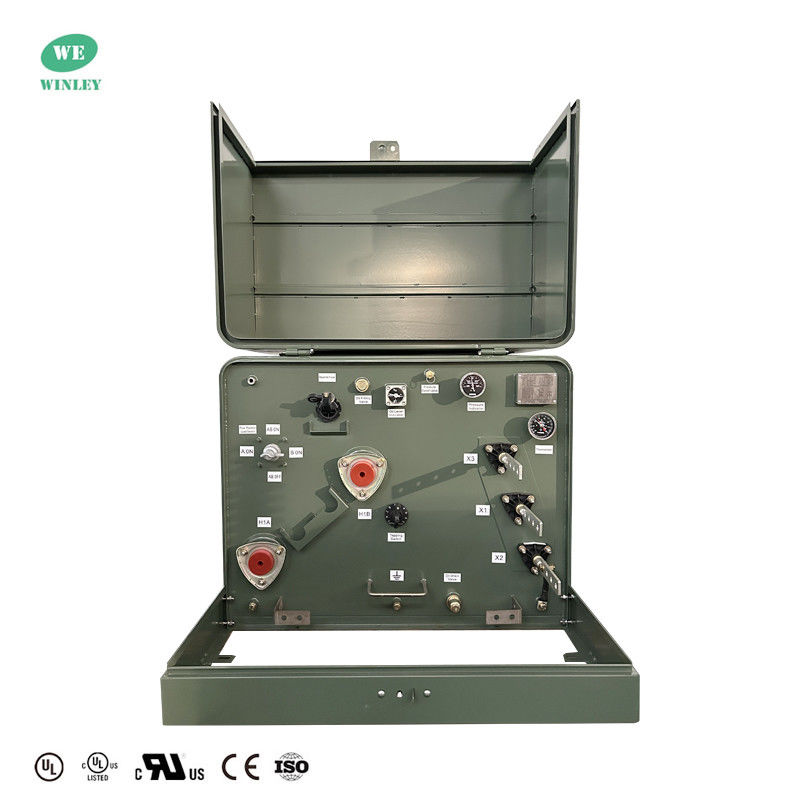

Ngăn điện áp cao được trang bị các thành phần tiên tiến, bao gồm hai giếng ống lót điện áp cao được kết nối bên trong với các bộ phận chèn, một công tắc ngắt tải 4 vị trí để ngắt mạch an toàn, một công tắc chuyển đổi vòi 5 vị trí để điều chỉnh điện áp và cầu chì lưỡi lê để bảo vệ quá dòng đáng tin cậy. Liền kề với nó, ngăn điện áp thấp được trang bị ba ống lót điện áp thấp để truyền tải điện hiệu quả và một đồng hồ đo mức dầu để theo dõi trạng thái hoạt động của máy biến áp, đảm bảo hiệu suất liền mạch và an toàn.
Thông số kỹ thuật
| Specification Máy biến áp gắn trên bệ một pha | ||||||||
| Xếp hạng | Điện áp cao (kV) | Tổn thất không tải | Tổn thất khi tải | Chiều cao | Chiều sâu | Chiều rộng | Trọng lượng dầu (kg) | Tổng trọng lượng (kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 hoặc những người khác |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Quy trình sản xuất
Câu hỏi thường gặp
1. Q: Tôi có thể có một đơn đặt hàng mẫu không?
A: Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2. Q: Thời gian giao hàng là bao lâu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3. Q: Thời gian bảo hành là bao lâu?
A: 24 tháng kể từ B/L. Nếu có bất kỳ vấn đề nào về phụ kiện, chỉ cần cung cấp ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm, chúng tôi sẽ cung cấp các phụ kiện dễ bị hỏng miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM/ODM có khả dụng không?
A: Vâng, nó có! Chúng tôi là nhà sản xuất với đội ngũ R&D của riêng mình, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
c. In logo của khách hàng.
d. Những ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất. Các dịch vụ tùy chỉnh trên phải được xác nhận trước khi sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm đều có chứng chỉ CE. Chúng tôi có các kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để sản xuất sản phẩm theo bản vẽ. Mỗi quy trình đều có người hướng dẫn kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các bài kiểm tra hiệu suất sản phẩm trong quá trình sản xuất và các bài kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
|
