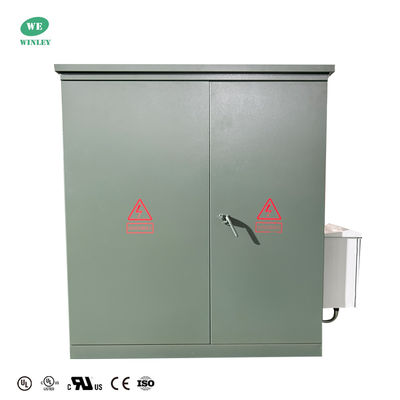

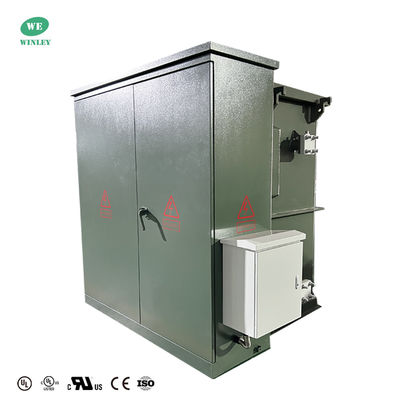

Máy biến áp phân phối 3 pha gắn trên bệ dầu ngâm 3750Kva Giảm áp 34500V Đến 480Y ANSI IEEE DOE 2016  Với UL/cUL Certified

Máy biến áp padmount là máy biến áp phân phối tiện ích được gắn trên mặt đất, thường được đặt trong tủ kim loại có khóa, nằm trên một bệ bê tông nhỏ. Chúng thường được sản xuất với công suất định mức từ khoảng 75 đến khoảng 5000 kVa và thường bao gồm cầu chì và công tắc tích hợp. Một vỏ bọc điển hình bao gồm một thùng chứa để chứa cụm lõi/cuộn dây của máy biến áp padmount được nhúng trong dầu hoặc tương tự, và một tủ dây có các ngăn dây điện áp cao và điện áp thấp để chứa các ống lót điện áp cao và điện áp thấp, tương ứng, của máy biến áp, v.v.

Tại sao chọn chúng tôi

• WINLEY sản xuất đầy đủ các loại máy biến áp gắn trên bệ ba pha với công suất từ 45kva-5500KVA và điện áp lên đến 34.5KV. Các sản phẩm đáp ứng hoặc thậm chí vượt quá các tiêu chuẩn của DOE 2016, IEEE/ANSI, CSA, IEC, NEMA, v.v.
• Máy biến áp gắn trên bệ ba pha do WINLEY sản xuất đã đạt chứng nhận UL/cUL (Số chứng nhận: UL-US-2431836-0, UL-CA-2423202-0) và có thể đăng ký UL (ủy quyền đối tác) theo yêu cầu của khách hàng.
• Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ, Nam Mỹ, Philippines và các nơi khác với số lượng lớn. Chúng tôi có kinh nghiệm phong phú trong thiết kế và sản xuất, dịch vụ hậu mãi chuyên nghiệp và đáng tin cậy, đồng thời có thể giao hàng nhanh chóng trong vòng 7-35 ngày.

Máy biến áp gắn trên bệ ba pha Dữ liệu chính

Bản vẽ kỹ thuật

Cấu trúc sản phẩm

• Vận hành 60 Hz.
• Độ tăng cuộn dây trung bình 65°C.
• Sắp xếp cấp nguồn dạng xuyên tâm & vòng.

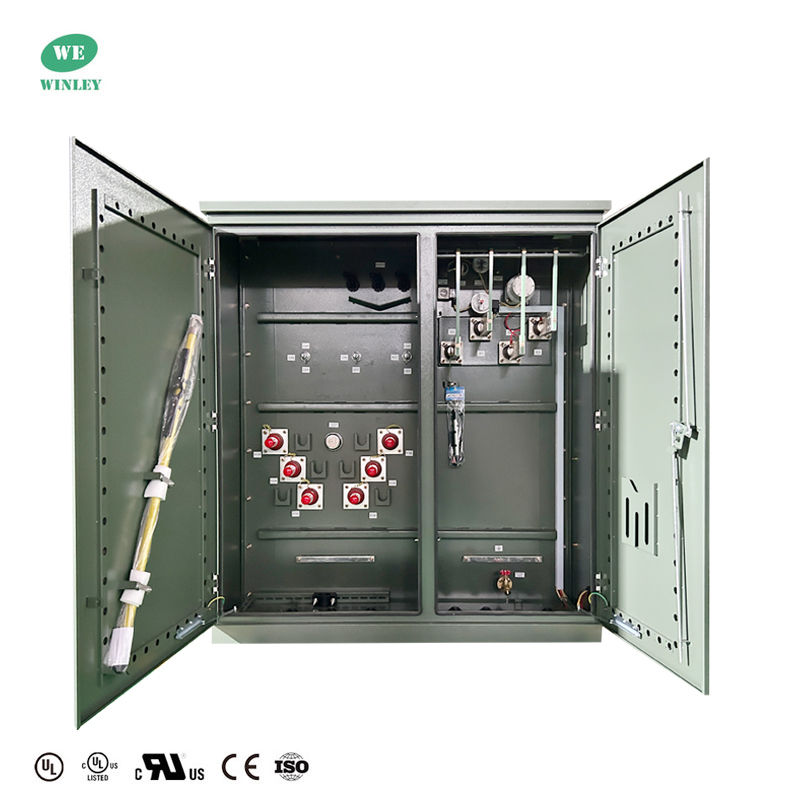

• Đầu cuối HV loại mặt trước chết và sống.
• HV BIL 45 – 150 kV (Mặt trước chết) 200 kV (Mặt trước sống).
• LV BIL 30 – 60 kV.
• Khóa ba điểm của cửa điện áp thấp.
• Cửa điện áp cao, chỉ có thể mở sau khi mở cửa điện áp thấp.
• Vách ngăn bằng thép cứng.

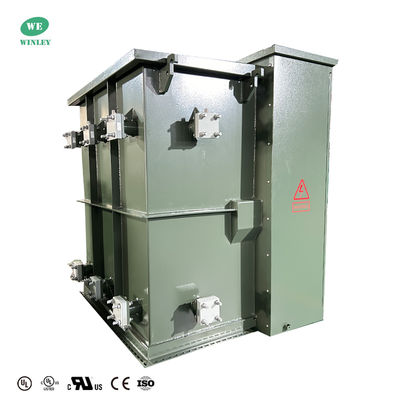

• Thùng máy biến áp được hàn từ nắp đến đế.
• Tấm tên vĩnh viễn.
• Cung cấp nắp ống NPT một inch.
• Tấm nối đất thùng ANSI.
• Van xả và bộ lấy mẫu một inch.
• Van giảm áp tự động (35 SCFM).
• Bộ đổi nấc với (2) vòi đầy đủ công suất 2.5% trên và dưới danh định.
• Một lỗ tay 10”x18” (hoặc 14”x25”) trong nắp thùng máy biến áp.
• Sơn màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn ANSI mới nhất

Kiểm tra tại nhà máy

• Kiểm tra điện trở cuộn dây
• Kiểm tra điện trở cách điện
• Kiểm tra lỗi tỷ lệ điện áp
• Kiểm tra trở kháng ngắn mạch
• Kiểm tra tổn thất không tải (Công suất)
• Kiểm tra tổn thất tải (Công suất)
• Kiểm tra chịu điện áp cảm ứng
• Kiểm tra chịu điện áp nguồn riêng
• Kiểm tra tính toàn vẹn áp suất

Thông số kỹ thuật

Quy trình sản xuất

Câu hỏi thường gặp

1. Q: Tôi có thể có một đơn đặt hàng mẫu không?

A: Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.

2. Q: Thời gian giao hàng là bao lâu?

A: Thời gian sản xuất hàng loạt 15-25 ngày.

3. Q: Thời gian bảo hành là bao lâu?

A: 24 tháng kể từ B/L. Nếu có bất kỳ vấn đề nào về phụ kiện, chỉ cần cung cấp ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm, chúng tôi sẽ cung cấp các phụ kiện dễ bị hỏng miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.

4. Q: OEM/ODM có khả dụng không?

A: Có, nó có! Chúng tôi là nhà sản xuất với đội ngũ R&D của riêng mình, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.

Dịch vụ tùy chỉnh:

a. Màu sắc tùy chỉnh và chức năng đặc biệt.

b. Hộp tùy chỉnh.

c. In logo của khách hàng.

d. Những ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất. Các dịch vụ tùy chỉnh trên phải được xác nhận trước khi sản xuất.

5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?

A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm đều có chứng chỉ CE. Chúng tôi có các kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để sản xuất sản phẩm theo bản vẽ. Mỗi quy trình đều có người hướng dẫn kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các bài kiểm tra hiệu suất sản phẩm trong quá trình sản xuất và các bài kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
