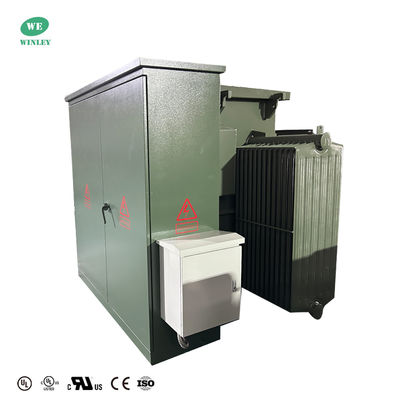

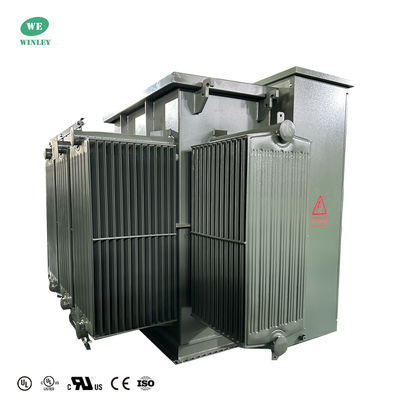

2500 kVA Pad Mounted Three-Phased Oil-Immerged Distribution Transformer 34.5KV Tiêu chuẩn IEEE ANSI

Định nghĩa

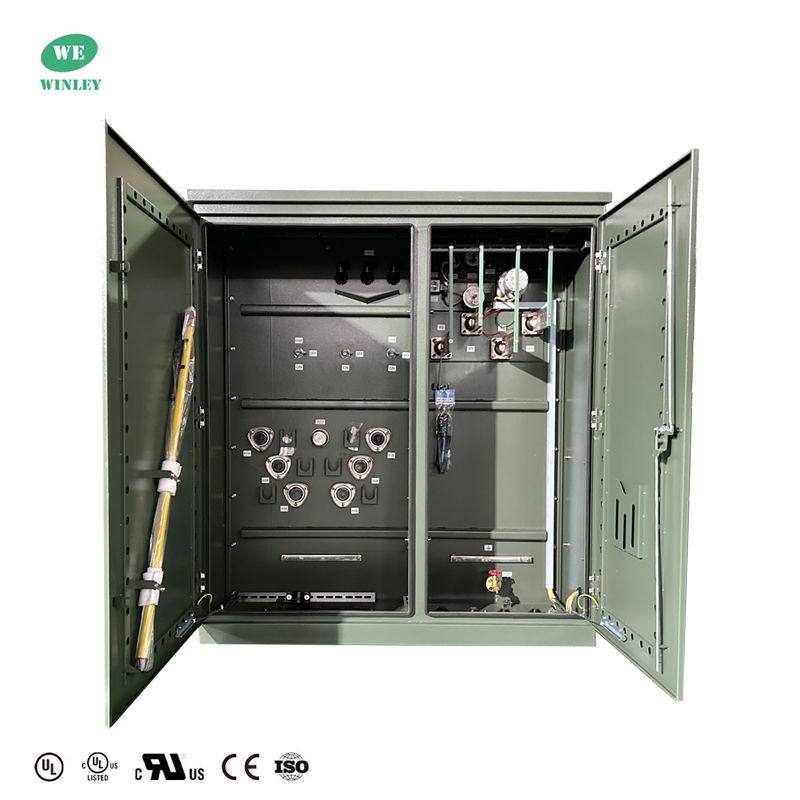

Các bộ biến áp ba pha đệm gắn là một bộ biến áp phân phối đầy dầu được thiết kế cho ngoài trời.Tích hợp lõi biến áp, cuộn dây, công tắc tải cao áp suất,Chất bảo hiểm và thiết bị phụ trợ khác trong một vỏ kín"Nó có các cấu trúc phía trước và phía trước chết, phù hợp với ứng dụng cung cấp vòng và ứng dụng cung cấp quang,được thiết kế để lắp đặt trực tiếp trên mặt đất mà không có vỏ bảo vệ bổ sung.

Khả năng thiết kế

• Năng lượng: 75 kVA-5500 kVA
• Điện áp chính: 34,5KV,24.94KV,13.8KV,13.2KV,12.47KV,4.16KV
• Điện áp thứ cấp :690Y/400,480Y/277, 208Y/120,240Y/120
• Loại thức ăn: Loop feed, Radial feed
• Tiêu chuẩn: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE 2016, NEMA

Tại sao lại chọn chúng tôi?

• WINLEY sản xuất một loạt các bộ biến áp gắn đệm ba pha với công suất 45kva-5500KVA và điện áp lên đến 34,5KV. Các sản phẩm đáp ứng hoặc thậm chí vượt quá các tiêu chuẩn của DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, vv
• Bộ biến áp ba pha gắn đệm được sản xuất bởi WINLEY đã đạt được chứng nhận UL / cUL (Số chứng chỉ: UL-US-2431836-0, UL-CA-2423202-0),và có thể nộp đơn xin UL (sự cho phép đối tác) theo yêu cầu của khách hàng.
• Sản phẩm của chúng tôi được xuất khẩu sang Bắc Mỹ, Nam Mỹ, Philippines và các nơi khác với số lượng lớn.dịch vụ sau bán hàng chuyên nghiệp và đáng tin cậy, và có thể giao hàng nhanh chóng trong vòng 7-35 ngày.

Ba Phse Pad gắn máy biến áp Dữ liệu chính

Hình vẽ kỹ thuật

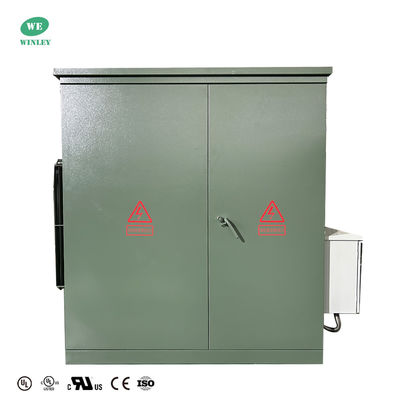

Bộ biến áp đệm 2.5 MVA cung cấp nguồn điện ba pha đáng tin cậy với một bộ phận delta chính 34.500V và 480Y / 277V phụ.và chất lỏng cách nhiệt ester tự nhiên cho hiệu suất cao (99.40%) và thân thiện với môi trường. Được đặt trong một vỏ chống thời tiết NEMA 3R với cửa chống giả mạo, nó bao gồm một bộ thay đổi vòi 5 vị trí, các thiết bị ngăn sóng và bảo vệ quá mức.Tự làm mát và gắn đệm với lối vào ống dẫn ngầm, nó đảm bảo phân phối điện an toàn, hiệu quả.

Hiệu suất

1)Cấu trúc nhỏ gọn và hợp lý, và khối lượng nhỏ, chỉ bằng khoảng một phần ba của hộp thay thế kiểu châu Âu có cùng dung lượng;
2)Cấu trúc hoàn toàn kín, cách nhiệt hoàn toàn, không cần thiết phải thiết lập các rào cản an toàn và đảm bảo an toàn cá nhân đáng tin cậy;
3)Có nhiều chương trình cung cấp điện cho người dùng để lựa chọn, có thể áp dụng nguồn cung cấp điện đầu cuối và thực hiện mạng vòng hoặc nguồn cung cấp điện kép;
4)S11 biến áp điện ngâm dầu được áp dụng, có lỗ thấp, tăng nhiệt độ thấp và khả năng quá tải lớn;
5) Các bộ an toàn đôi (chất an toàn dự phòng + bộ an toàn cắm vào) được sử dụng để bảo vệ,và bộ an toàn cắm vào có đặc điểm nhạy cảm hai dòng và nhiệt độ để đảm bảo hoạt động an toàn và đáng tin cậy của sản phẩm;
6) Máy kết nối cáp 200A có thể được cắm và cắm dưới tải, và có thể được vận hành như một công tắc tải trong trường hợp khẩn cấp.
7) Vòng bọc áp dụng kết nối Dyn11 và lõi sắt áp dụng cấu trúc bốn cột ba pha, do đó sản phẩm có thể chạy dưới bất kỳ tải trọng bất đối xứng nào và điểm trung tính không trôi,điện áp ổn định, chất lượng nguồn cung cấp điện cao, tủ sưởi ấm lên, tiếng ồn thấp, và hiệu suất bảo vệ sét là tốt;
8) Bàn áp dụng thiết kế chống ăn mòn và xử lý sơn phun đặc biệt, đẹp và mới lạ, phù hợp với nhiều môi trường khác nhau, và đạt được hiệu quả làm đẹp thành phố.

Thông số kỹ thuật

Quá trình sản xuất

Câu hỏi thường gặp

1. Q: Tôi có thể có một đơn đặt hàng mẫu?

A: Vâng, chúng tôi chào đón đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.

2Q: Thời gian dẫn đầu là bao nhiêu?

A: Thời gian sản xuất hàng loạt 15-25 ngày.

3Q: Bao lâu bảo hành?

A: 24 tháng từ B / L. Nếu có bất kỳ vấn đề phụ kiện, chỉ cần cung cấp hình ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm,chúng tôi sẽ cung cấp phụ kiện dễ bị hư hại miễn phí. chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.

4. Q: OEM / ODM có sẵn không?

Chúng tôi là nhà sản xuất với đội ngũ R & D của riêng chúng tôi, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.

Dịch vụ tùy chỉnh:

a. Màu sắc tùy chỉnh và chức năng đặc biệt.

b. Hộp tùy chỉnh.

in logo của khách hàng.

d. ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất.

5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?

A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm có chứng chỉ CE. Chúng tôi có kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để làm sản phẩm theo bản vẽ.Mỗi quy trình có giảng viên kỹ thuậtCác giám sát viên kiểm soát chất lượng sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các thử nghiệm hiệu suất sản phẩm trong quá trình sản xuất, và kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
