| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-3000/35 |
| MOQ: | 1unit |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | Plywood case |
| Điều khoản thanh toán: | T/T |

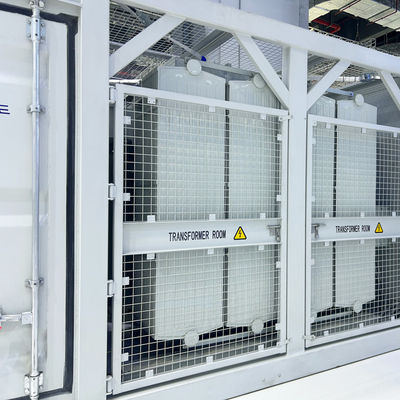

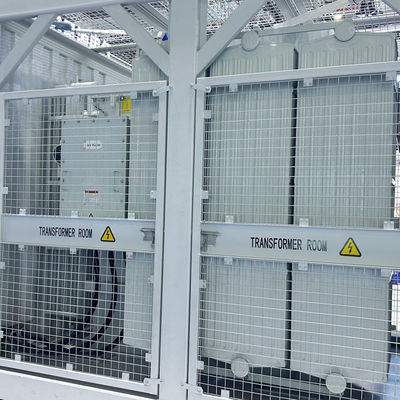

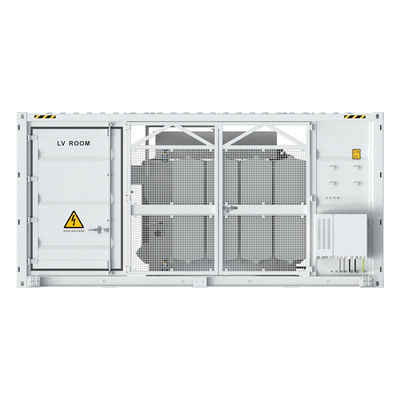

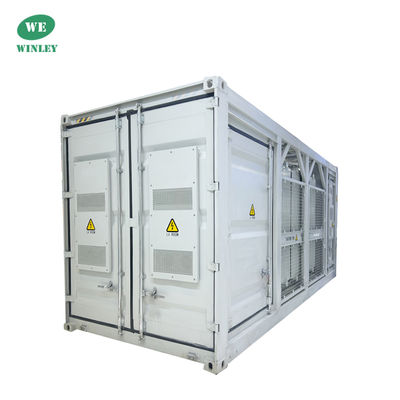

Trạm biến áp thông minh dạng container, loại chuỗi, trạm biến áp tích hợp kiểu hộp thông minh, nâng áp từ 800V lên 35KV
Tóm tắt
Biến đổi điện áp AC LV từ biến tần năng lượng mặt trời thành điện áp AC trung thế (MV) để hòa lưới. Được đặt trong container kim loại 20’ HC, thiết kế nhỏ gọn với khả năng bảo vệ chắc chắn đảm bảo vận chuyển đường biển/đường bộ liền mạch.
Dữ liệu chính
| Công suất AC | 3000 kVA | |
| Điện áp đầu vào định mức | 800 V | |
| Cầu dao chính LV | ACB /MCCB | |
| Điện áp đầu ra định mức | 11 kV, 15 kV, 20 kV, 22 kV, 30 kV, 33 kV, 35 kV 2 | |
| Tần số | 50 Hz/60 Hz | |
| Loại máy biến áp | Ngâm dầu | |
| Kiểu làm mát máy biến áp | ONAN | |
| Điện áp phân nấc máy biến áp | ± 2 x 2.5% | |
| Loại dầu máy biến áp | Dầu khoáng (Không chứa PCB) | |
| Nhóm vector máy biến áp | Dy11-y11 | |
| Chỉ số hiệu suất đỉnh tối thiểu của máy biến áp | Tier 1 hoặc Tier 2 Theo Tiêu chuẩn EN 50588-1 | |
| Loại RMU | Cách điện bằng khí SF6 | |
| Bộ phận bảo vệ máy biến áp RMU | Bộ ngắt mạch chân không MV | |
| Bộ phận vào/ra cáp RMU | Bộ phận cáp trực tiếp hoặc Bộ chuyển mạch cắt tải cáp | |
| Máy biến áp phụ | Máy biến áp kiểu khô, 5 kVA, Dyn11 | |
| Điện áp đầu ra của máy biến áp phụ | 400 / 230 Vac hoặc 220 / 127 Vac | |
| Giám sát & Bảo vệ máy biến áp | Mức dầu, nhiệt độ dầu, áp suất dầu và Buchholz | |

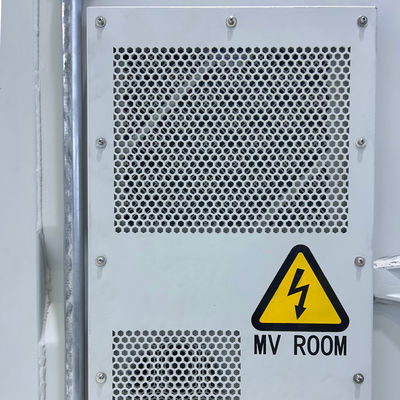

| Cấp bảo vệ của phòng MV & LV | IP 54 | |
| Phân loại sự cố hồ quang bên trong của YBS | IAC A 20 kA 1s | |
| Bảo vệ rơ le MV | 50/51, 50N/51N | |
| Bảo vệ quá áp LV | Loại I+II | |
| Bảo vệ chống loài gặm nhấm | C5 Trung bình theo tiêu chuẩn ISO 12944 | |
| Kích thước (R x C x S) | 6.058 x 2.896 x 2.438 mm (Container 20’ HC) | |
| Khối lượng | < 22 t | |
| Phạm vi nhiệt độ hoạt động | -25℃ ~ 60℃ 4 (-13°F ~ 140°F) | |
| Độ ẩm tương đối | 0% ~ 95% | |
| Kết nối AC MV-LV | Đấu nối sẵn và kiểm tra trước, Không đi dây bên trong tại chỗ | |
| Làm mát phòng LV & MV | Làm mát thông minh không cần không khí đối lưu để tăng tính khả dụng | |
| Truyền thông | Modbus-RTU | |
| Tiêu chuẩn áp dụng | IEC 62271-202, EN 50588-1, IEC 60076, IEC 62271-200, IEC 61439-1 | |
Bản vẽ kỹ thuật
Ưu điểm chính:
Ứng dụng
Trình độ chuyên môn của Winley
Câu hỏi thường gặp
1. Q: Tôi có thể đặt hàng mẫu không?
A: Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.
2. Q: Thời gian giao hàng là bao lâu?
A: Thời gian sản xuất hàng loạt 15-25 ngày.
3. Q: Thời gian bảo hành là bao lâu?
A: 24 tháng kể từ B/L. Nếu có bất kỳ vấn đề nào về phụ kiện, chỉ cần cung cấp ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm, chúng tôi sẽ cung cấp phụ kiện dễ bị hỏng miễn phí. Chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.
4. Q: OEM/ODM có khả dụng không?
A: Có, có! Chúng tôi là nhà sản xuất với đội ngũ R&D của riêng mình, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.
Dịch vụ tùy chỉnh:
a. Màu sắc tùy chỉnh và chức năng đặc biệt.
b. Hộp tùy chỉnh.
c. In logo của khách hàng.
d. Các ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất. Các dịch vụ tùy chỉnh trên phải được xác nhận trước khi sản xuất.
5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm đều có chứng chỉ CE. Chúng tôi có các kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để sản xuất sản phẩm theo bản vẽ. Mỗi quy trình đều có người hướng dẫn kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các bài kiểm tra hiệu suất sản phẩm trong quá trình sản xuất và các bài kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
