Máy biến áp trạm 2.5MVA, loại bảo quản dầu, hạ áp 24940V xuống 480V, Tiêu chuẩn ANSI IEEE

Máy biến áp trạm này là loại máy biến áp ngâm dầu, gắn trên bệ, loại bảo quản được thiết kế cho các ứng dụng cấp điện ba pha đáng tin cậy. Với công suất từ 2.5 đến 3.1 MVA và nhóm vector DYN1, nó hỗ trợ cả hoạt động tăng áp và hạ áp. Máy biến áp hoạt động ở điện áp sơ cấp 24.940V (cấp 25 kV) với pha delta và điện áp thứ cấp 480Y/277V (cấp 1.2 kV) với cấu hình wye-trung tính. Nó có BIL sơ cấp là 110 kV và BIL thứ cấp là 30 kV, hoạt động ở 60 Hz và duy trì độ tăng nhiệt 55°C với cách điện Class E được đánh giá cho 120°C. Cấp làm mát là KNAN/KNAF và nó đáp ứng các tiêu chuẩn hiệu suất ANSI/IEEE, đảm bảo hiệu suất cao và độ bền trong môi trường phân phối điện khắc nghiệt.

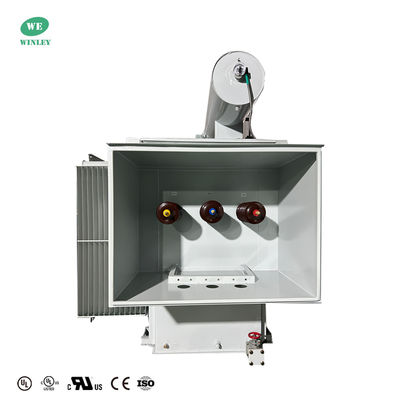

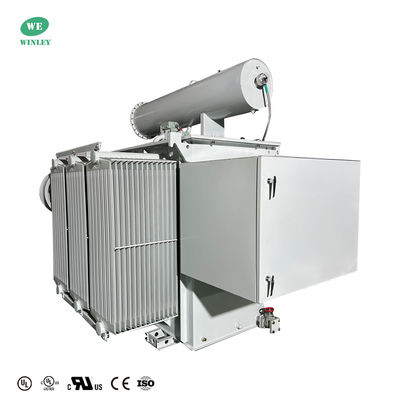

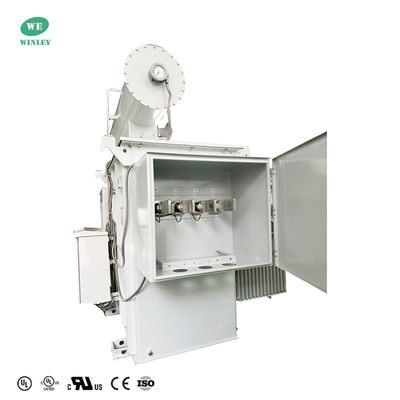

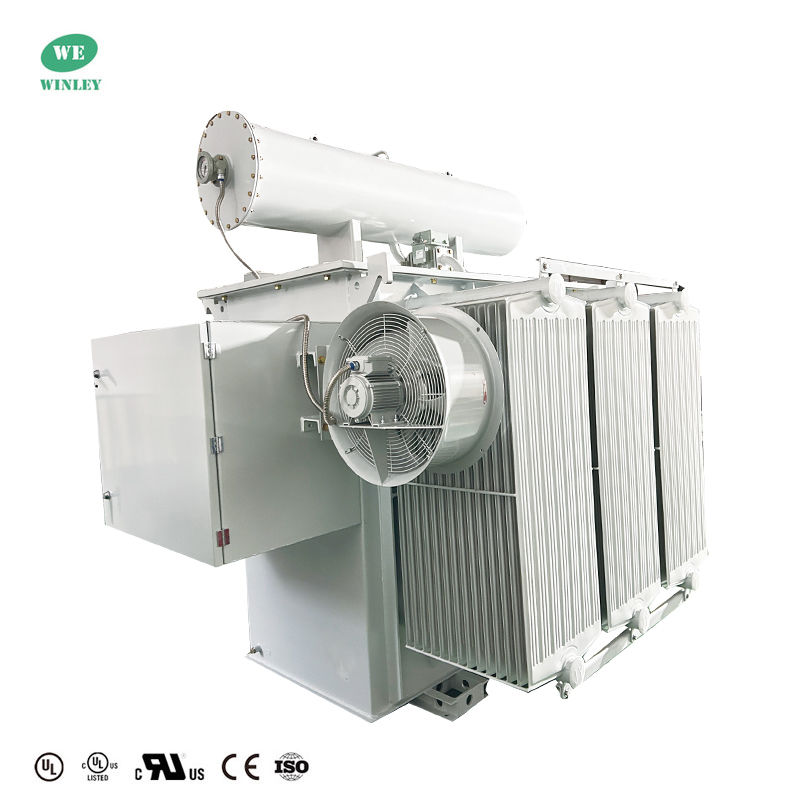

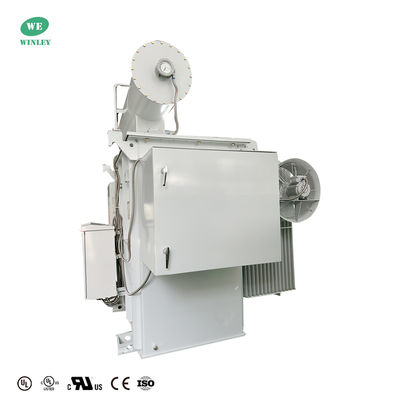

Ảnh sản phẩm

Dữ liệu chính

Bản vẽ kỹ thuật

Tính năng tiêu chuẩn

• Máy biến áp trạm loại bảo quản, ngâm dầu, gắn trên bệ
• Cấp điện hướng tâm ba pha, hỗ trợ sử dụng tăng áp và hạ áp
• Thùng và tủ thép tráng bền với lớp hoàn thiện epoxy chống chịu thời tiết
• Đồng hồ đo tương tự để theo dõi mức dầu, nhiệt độ và áp suất
• Bao gồm bộ giảm áp tự động, rơ le Buchholz và bộ lấy mẫu khí
• Làm mát bằng không khí cưỡng bức với bộ điều khiển quạt (tự động/tắt/thủ công)
• Bộ chuyển đổi nấc không tải 5 vị trí ở phía điện áp cao, các bước 2.5%
• Kết nối sơ cấp và thứ cấp mặt trước trực tiếp với các đầu nối NEMA H-Spade
• Cuộn dây đồng và lõi thép định hướng hạt
• Cửa chống giả mạo, có thể khóa bằng khóa với que nóng đi kèm
• Tủ dây chống chịu thời tiết NEMA 3R, được đánh giá về địa chấn
• Được thiết kế để hoạt động từ -40°C đến +40°C, độ ồn thấp (65 dBA)
• Đáp ứng các tiêu chuẩn ANSI/IEEE, DOE, CSA, ASTM về an toàn và hiệu quả

Kiểm tra tại nhà máy

• Kiểm tra điện trở cuộn dây
• Kiểm tra điện trở cách điện
• Kiểm tra sai số tỷ lệ điện áp
• Kiểm tra trở kháng ngắn mạch
• Kiểm tra tổn thất không tải (Công suất)
• Kiểm tra tổn thất tải (Công suất)
• Kiểm tra chịu đựng điện áp cảm ứng
• Kiểm tra chịu đựng điện áp nguồn riêng biệt
• Kiểm tra tính toàn vẹn áp suất

ĐẶC TÍNH KỸ THUẬT SẢN PHẨM

Tại sao nên chọn chúng tôi

WINLEY Electric cung cấp một dòng máy biến áp phân phối ngâm dầu hoàn chỉnh đáp ứng các tiêu chuẩn ANSI, IEEE, CSA, AS, DOE hiện hành. Với điện áp cao lên đến 44 kV và công suất lên đến 20 MVA. WINLEY đã đạt được chứng nhận UL/cUL (Số chứng chỉ: UL-US-2431836-0, UL-CA-2423202-0) và có thể đăng ký UL (ủy quyền đối tác) theo yêu cầu của khách hàng.

Câu hỏi thường gặp

1. Q: Tôi có thể có một đơn đặt hàng mẫu không?

A: Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.

2. Q: Thời gian giao hàng là bao lâu?

A: Thời gian sản xuất hàng loạt 15-25 ngày.

3. Q: Thời gian bảo hành là bao lâu?

A: 24 tháng kể từ B/L. Nếu có bất kỳ vấn đề nào về phụ kiện, chỉ cần cung cấp ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm, chúng tôi sẽ cung cấp các phụ kiện dễ bị hỏng miễn phí. Chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.

4. Q: OEM/ODM có khả dụng không?

A: Vâng, có! Chúng tôi là nhà sản xuất với đội ngũ R&D của riêng mình, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.

Dịch vụ tùy chỉnh:

a. Màu sắc tùy chỉnh và chức năng đặc biệt.

b. Hộp tùy chỉnh.

c. In logo của khách hàng.

d. Các ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất. Các dịch vụ tùy chỉnh trên phải được xác nhận trước khi sản xuất.

5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?

A: Công ty chúng tôi sở hữu công nghệ cốt lõi, tất cả các loại sản phẩm đều có chứng chỉ CE. Chúng tôi có các kỹ sư chuyên nghiệp. Công nhân được yêu cầu nghiêm ngặt để sản xuất sản phẩm theo bản vẽ. Mỗi quy trình đều có người hướng dẫn kỹ thuật. Các giám sát viên QC sẽ thường xuyên kiểm tra sản xuất. Chúng tôi sẽ thực hiện các bài kiểm tra hiệu suất sản phẩm trong quá trình sản xuất và các bài kiểm tra chất lượng toàn diện khi sản phẩm hoàn thành.
