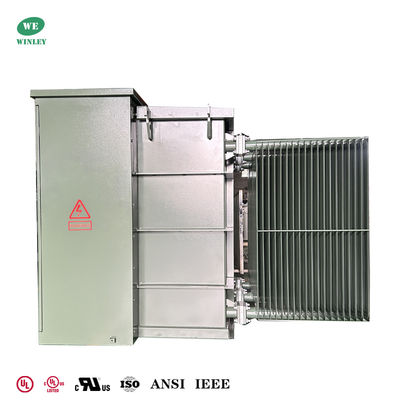

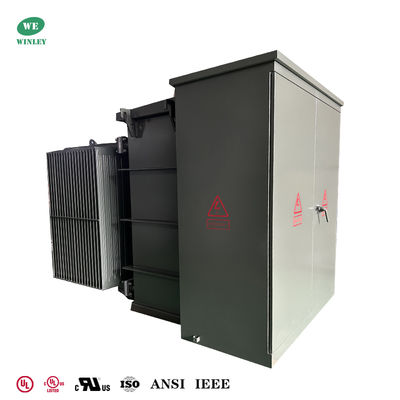

Máy biến áp ba pha kiểu trụ 1500Kva ngâm dầu, cách ly 480V

Máy biến áp ba pha 1500 kVA này, kiểu trụ ngâm dầu, dùng ngoài trời, có điện áp sơ cấp 480V và thứ cấp 480Y/277V. Làm mát ONAN, hoạt động ở 60Hz, nhóm vector Dyn1, cách điện Class A và tăng nhiệt 65K. Với cuộn dây nhôm, lõi thép silicon và cách điện dầu khoáng. Nó đáp ứng tiêu chuẩn IEEE ANSI C57.12.00.

Dữ liệu chính

Bản vẽ kỹ thuật

Tại sao chọn WINLEY?

Chúng tôi cung cấp một loạt các máy biến áp ba pha kiểu trụ với công suất từ 45kVA đến 5500kVA và điện áp lên đến 34.5kV, tất cả đều đáp ứng hoặc vượt quá các tiêu chuẩn như DOE 2016, IEEE/ANSI, CSA, IEC và NEMA. Máy biến áp của chúng tôi có chứng nhận UL/cUL (UL-US-2431836-0, UL-CA-2423202-0) và có thể đảm bảo ủy quyền đối tác UL theo nhu cầu của khách hàng. Với các sản phẩm của chúng tôi được sử dụng rộng rãi trong các tiện ích công cộng trên khắp Hoa Kỳ và Canada, chúng tôi mang đến kinh nghiệm thiết kế và sản xuất phong phú, dịch vụ hậu mãi chuyên nghiệp và đáng tin cậy, và giao hàng nhanh chóng trong vòng 7–35 ngày.

Tính năng tiêu chuẩn

• Hoạt động ở 60 Hz.
• Tăng nhiệt cuộn dây trung bình 65°C.
• Sắp xếp cấp điện theo kiểu xuyên tâm & vòng lặp.
• Các đầu cực HV kiểu mặt trước chết và sống.
• HV BIL 45 – 150 kV (Mặt trước chết) 200 kV (Mặt trước sống).
• LV BIL 30 – 60 kV.

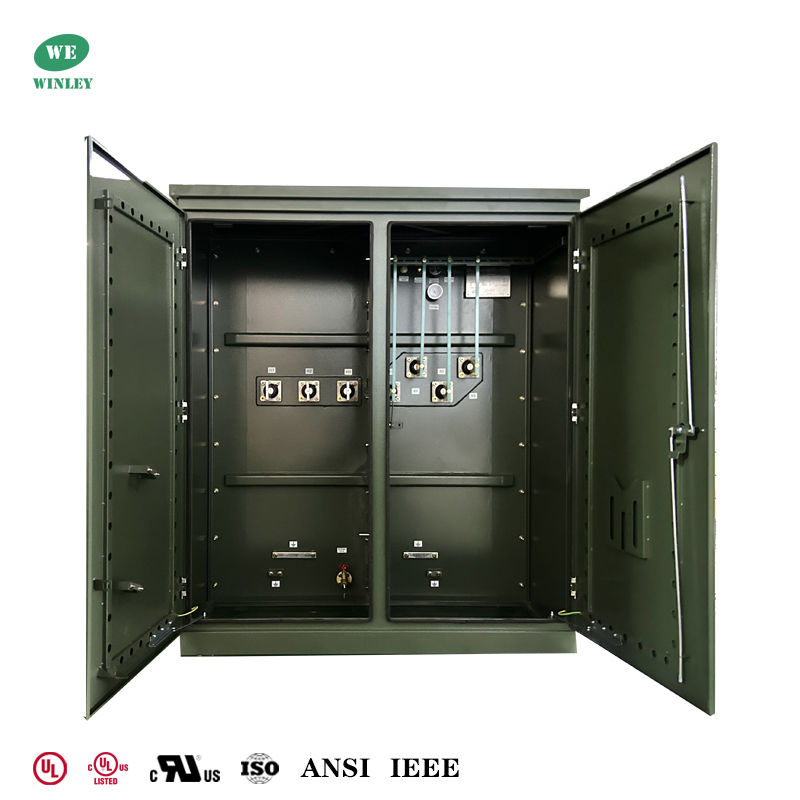

• Khóa ba điểm của cửa điện áp thấp.
• Cửa điện áp cao, chỉ có thể mở sau khi mở cửa điện áp thấp.
• Vách ngăn bằng thép cứng.
• Thùng máy biến áp được hàn từ nắp đến đế.

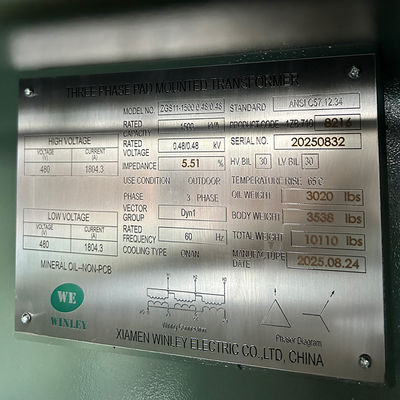

• Bảng tên vĩnh viễn.

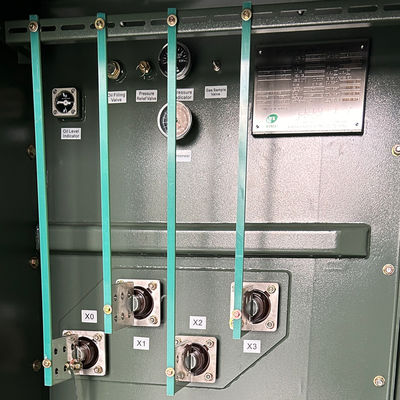

• Ống nạp dầu NPT một inch.
• Tấm tiếp đất thùng ANSI.
• Van xả và lấy mẫu một inch.
• Van giảm áp tự động (35 SCFM).
• Bộ chuyển đổi nấc với (2) nấc 2.5% công suất đầy đủ trên và dưới định mức.
• Một lỗ người 10”x18” (hoặc 14”x25”) trên nắp thùng máy biến áp.
• Sơn màu xanh ô liu (Munsell 7GY 3.29/1.5).
• Được thiết kế, sản xuất và thử nghiệm theo
các tiêu chuẩn ANSI mới nhất

Thôngsố kỹ

31746

Quy trình sản xuất

Câu hỏi thường gặp

1. Q: Tôi có thể có một đơn đặt hàng mẫu không?

A: Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.

2. Q: Thời gian giao hàng là bao lâu?

A: Thời gian sản xuất hàng loạt 15-25 ngày.

3. Q: Thời gian bảo hành là bao lâu?

A: 24 tháng kể từ B/L. Nếu có bất kỳ vấn đề nào về phụ kiện, chỉ cần cung cấp ảnh của phụ kiện bị hỏng, sau đó chúng tôi sẽ cung cấp dịch vụ miễn phí. Theo số lượng sản phẩm, chúng tôi sẽ cung cấp các phụ kiện dễ bị hỏng miễn phí. Chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật nếu bạn cần.

4. Q: OEM/ODM có khả dụng không?

A: Có, nó có! Chúng tôi là nhà sản xuất với đội ngũ R&D của riêng mình, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.

Dịch vụ tùy chỉnh:

a. Màu sắc tùy chỉnh và chức năng đặc biệt.

b. Hộp tùy chỉnh.

c. In logo của khách hàng.

d. Các ý tưởng khác của bạn về sản phẩm, chúng tôi có thể giúp bạn thiết kế và đưa chúng vào sản xuất. Các dịch vụ tùy chỉnh trên phải được xác nhận trước khi sản xuất.

5. Q: Làm thế nào để kiểm soát chất lượng sản phẩm?
