Máy biến đổi gắn đệm pha đơn

25KVA Single Phase Pad Mounted Transformer 13.2kV to 240V with 304 Stainless Steel Tank

Tất cả các loại

Máy biến áp điều khiển công nghiệp

Máy biến áp điều khiển một pha

Lò phản ứng ba pha

Liên hệ với chúng tôi

Mr. Steven

steven@winley-electric.com

86-18650108051

Liên hệ ngay

25KVA Single Phase Pad Mounted Transformer 13.2kV to 240V with 304 Stainless Steel Tank

Tên thương hiệu:	WINLEY
Số mẫu:	ZGD-25/13.2
MOQ:	1Unit
giá bán:	$1000-$10000
Chi tiết bao bì:	Vỏ gỗ dán
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

UL/cUL, ISO

Tài liệu:

Loại máy biến áp:

Máy biến áp gắn trên pad

Dung tích:

25KVA

Điện áp chính:

13200V hoặc tùy chỉnh

Điện áp thứ cấp:

120/240V

Lớp làm mát:

KNAN; KNAN; Self-Cooled Tự làm mát

Vật liệu bể:

Thép không gỉ 304

Hiệu quả:

99,00%

Tiêu chuẩn hiệu quả:

Đáp ứng các tiêu chuẩn DOE 2016, đáp ứng các tiêu chuẩn ANSI/IEEE

Khả năng cung cấp:

1000set/tháng

Làm nổi bật:

25KVA Pad Mounted Transformer

13.2kV to 240V Single Phase Transformer

304 Stainless Steel Tank Distribution Transformer

Mô tả sản phẩm

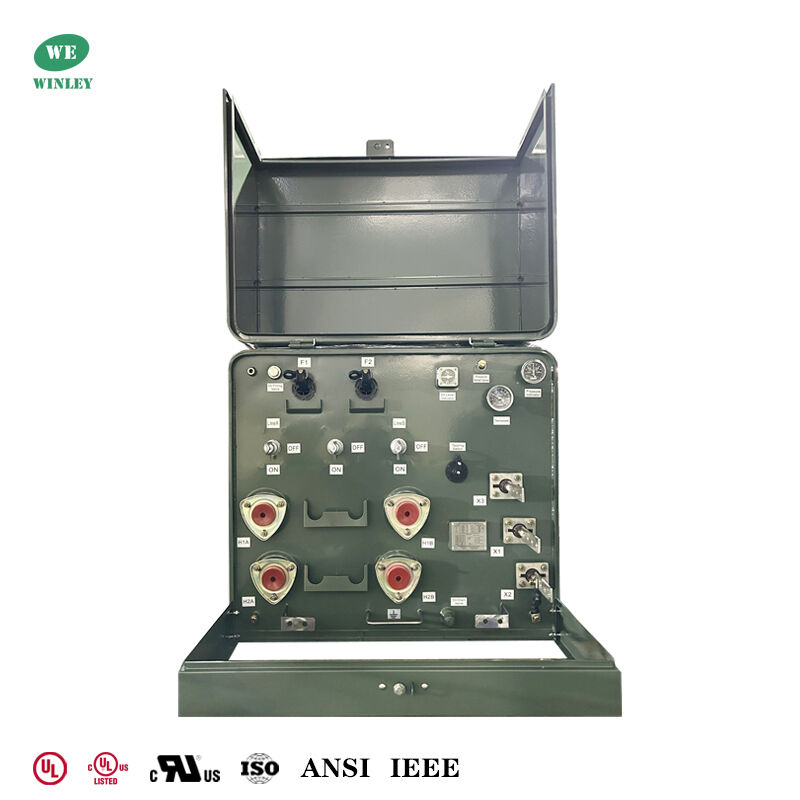

Residential Pad Mounted Transformer Single Phase 13.2kv To 240v Oil Filled Distribution Transformers 304 SS Tank

WINLEY Electric single phase pad mounted transformer is designed in strict accordance with international standards such as IEEE, CSA and DOE standards, and has obtained UL/cUL and other certificates. Rated capacity up to 333kVA and primary voltage up to 34.5kV. Single phase pad mounted transformer with its green and simple appearance, can be used in residential areas and commercial places.

Key Features

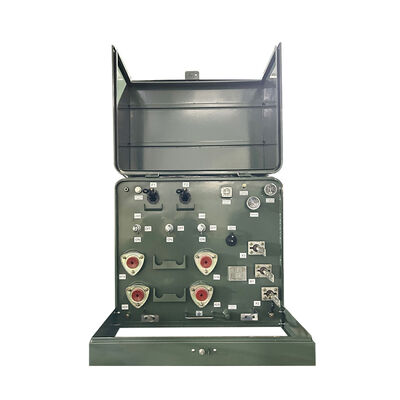

25 kVA pad-mount transformer designed for reliable distribution with a 13,200 V Delta primary and 240/120 V secondary

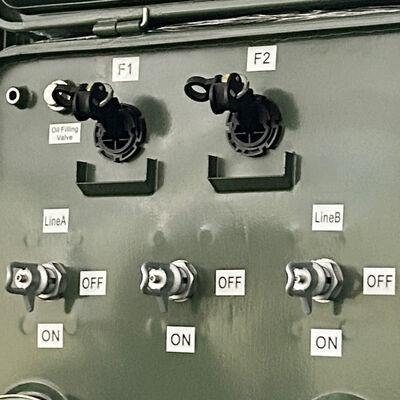

Features three 2-position load-break switches (LBS) for flexible sectionalizing and safe live switching

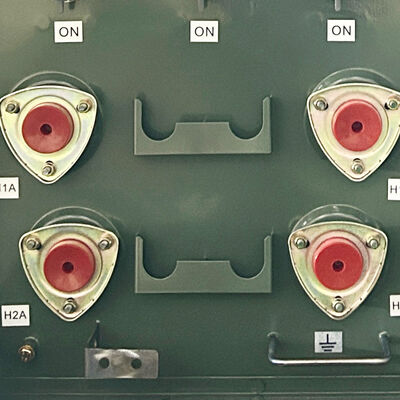

Four high-voltage bushings to simplify connections and improve phase accessibility
304 stainless-steel oil-filled tank ensures superior corrosion resistance, longer service life, and minimal maintenance

Technical Specifications

Parameter	Value
Transformer Type	Pad Mounted
Phase	Single Phase
Capacity	25 kVA
Vector Group	II6
Primary Voltage	13200V
Secondary Voltage	240/120V
Secondary Phasor	Dual Winding Single Phase
Frequency	60 Hz
Temperature Rise	65°C
Cooling Class	KNAN; Self-Cooled
Efficiency Standard(s)	Meets DOE 2016 Standards, Meets ANSI/IEEE Standards
Winding Material	Copper
Ambient Temperature Rating	40°C
Sound Level	48 dBA
Tank Material	304 Stainless Steel

Testing Procedures

All transformers are tested in strict accordance with the latest revision of applicable ANSI, IEEE, and NEMA with test reports.

Leak test
Polarity and phase relation
Resistance
No-load losses and excitation current
Load losses and impedance
Applied voltage
Induced voltage
Full wave impulse
Ratio test

Product Specifications

Rating (kVA)	High Voltage (kV)	No Load Loss	On Load Loss	Height (mm)	Depth (mm)	Width (mm)	Oil Weight (kg)	Total Weight (kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or others	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Production Process
