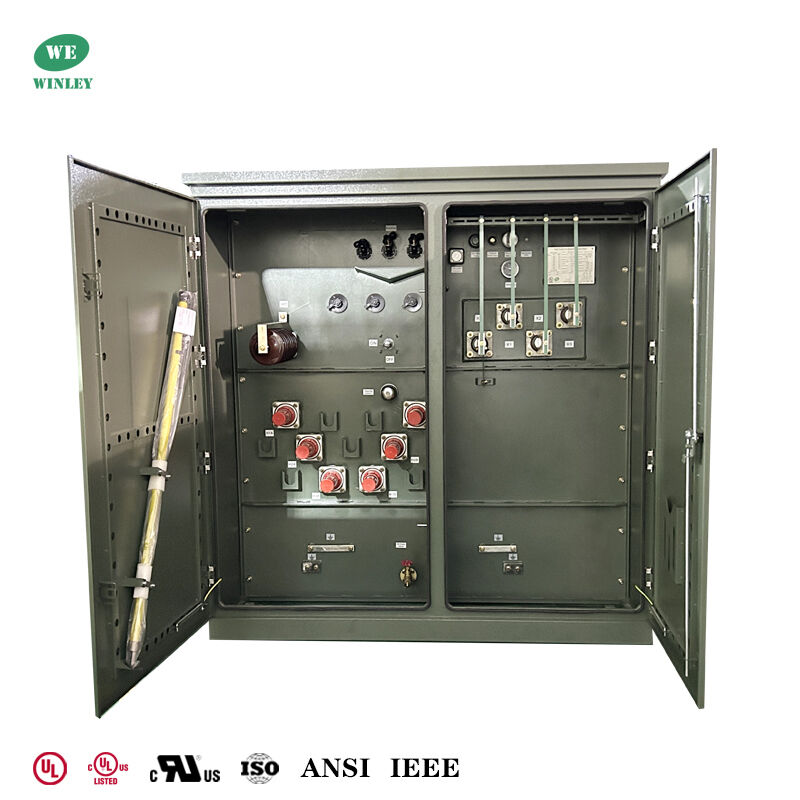

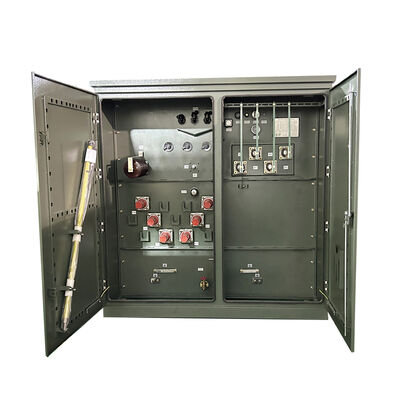

1500 KVA Máy biến đổi ba pha đệm gắn với 7-Level Off-Circuit Tapping Multi-Voltage Adaptation và Grounding Porcelain Bushing

Tên thương hiệu:	WINLEY
Số mẫu:	ZGS-1500/35
MOQ:	1Unit
giá bán:	$5000-$150000
Chi tiết bao bì:	Vỏ gỗ dán
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

UL/cUL,CE,ISO

Loại máy biến áp:

Máy biến áp gắn trên pad

Giai đoạn:

Ba pha

Loại thức ăn:

Vòng cung cấp

Dung tích:

1500KVA

Điện áp chính:

34,5KV

Điện áp thứ cấp:

208Y/120

Lớp làm mát:

Onan; Tự làm mát

Xếp hạng hiệu quả:

DOE 2016 , CSA , ANSI/IEEE

Khả năng cung cấp:

1000set/tháng

Làm nổi bật:

Máy biến áp đặt trên bệ với 7 cấp điều chỉnh điện áp khi không tải

Máy biến áp ngâm dầu thích ứng đa điện áp

Máy biến áp ba pha với sứ cách điện nối đất

Mô tả sản phẩm

1500kVA Ba pha đệm đắp biến áp dầu ngâm bước xuống 34500v đến 208v 120v chết đệm phía trước đắp biến áp

WINLEY 1500kVA bộ biến áp ba pha đệm gắn là một thiết bị phân phối điện hiệu suất cao được thiết kế để truyền điện hiệu quả và đáng tin cậy.

Sử dụng cấu trúc cung cấp vòng lặp, nó phù hợp với cả hai kịch bản lắp đặt trong nhà và ngoài trời, đáp ứng nhu cầu cung cấp điện của các khu vực công nghiệp, thương mại và dân cư khác nhau.

Sự thích nghi đa điện áp linh hoạt, tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế ANSI, chứng nhận UL / cUL có thẩm quyền,và chuyên dụng đất porcelain vỏ để tăng cường an toàn - tất cả những gì cùng nhau làm cho nó một lựa chọn hàng đầu cho hệ thống phân phối điện hiện đại đòi hỏi an toàn, tương thích và đáng tin cậy.

Thông số kỹ thuật chính

Không, không.	Thông tin chi tiết	Đơn vị	Thông số kỹ thuật
1	Loại	~	đắp đệm, cung cấp vòng lặp
2	Công suất định danh	kVA	1500
3	Số pha	~	3
4	Điện áp chính	V	34500
4	Bụi đầu tiên	~	(6) 35KV lớp 200A Vàng 1 bộ vỏ + (1) H0 Vỏ sứ
4	BIL	kV	150
5	Điện áp thứ cấp	V	208Y/120
5	Bụi phụ	~	(4) 10 lỗ xẻ
5	BIL	kV	30
6	Loại khai thác	~	ra khỏi mạch
7	Phạm vi khai thác	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Phương pháp làm mát	~	ONAN
9	Tần số định số	Hz	60
10	Nhóm vector	~	Dyn1
11	Lớp cách nhiệt	~	A
12	Nhiệt độ tăng	°C	65/60 (nước lăn/đầu bọc)

Hình vẽ kỹ thuật

Cấu hình tiêu chuẩn

Máy biến áp được trang bị một bộ phụ kiện toàn diện để đảm bảo hoạt động an toàn và ổn định, bao gồm:
Chuột ngắt 2 vị trí
Thủy thoát nước với van lấy mẫu ở phía HV (High Voltage)
Máy đo nhiệt độ
Máy đo nồng độ nước
Máy đo áp suất chân không
Van giảm áp
Fuse bayonet & fuse giới hạn dòng trên phía HV
36KV dưới thiết bị giữ dầu với công tắc ISO
Đơn vị kết nối đất dành riêng phù hợp với vỏ xăm đất H0: Đảm bảo kết nối chặt chẽ với vỏ, giảm kháng tiếp xúc,và đảm bảo hiệu suất đặt đất liên tục và đáng tin cậy.

Đặc điểm chính của sản phẩm

Một trong những lợi thế quan trọng nhất của bộ biến áp này là phạm vi khai thác ngoài mạch 7 cấp (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Phạm vi điện áp rộng này cho phép thiết bị thích nghi liền mạch với các biến động điện áp lưới khác nhau và các kịch bản ứng dụng đa dạng - cho dù đó là cho các khu công nghiệp với nhu cầu điện áp cao, các trung tâm thương mại đòi hỏi nguồn cung cấp điện áp trung bình ổn định, hoặc khu dân cư với nhu cầu điện áp thấp tiêu chuẩn.Thiết kế khớp nối ngoài mạch đảm bảo điều chỉnh điện áp an toàn và thuận tiện mà không làm gián đoạn nguồn cung cấp điện tổng thể, cải thiện đáng kể tính linh hoạt và khả năng áp dụng của bộ biến áp trong môi trường lưới điện phức tạp.

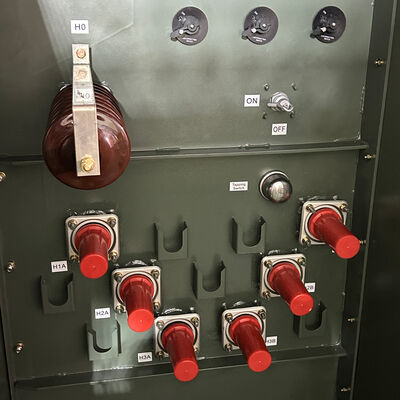

An toàn được tăng cường thông qua làm đất vỏ porcelain

Các chuyên dụng H0 đất porcelain vỏ là một tính năng an toàn quan trọng, với nhiều lớp bảo vệ:
Độ cách ly cao hơn: gốm tinh khiết cao, kháng ≥1000MΩ (25 °C), cô lập đầu cuối để tránh mạch ngắn.
Khả năng thích nghi mạnh mẽ: Lớp phủ chống ô nhiễm, chống lại các yếu tố khắc nghiệt, ổn định ở -40 °C ~ 85 °C / độ ẩm ≥ 95%.
Kết nối đáng tin cậy: lỗ bên trong chính xác phù hợp với đầu cuối đồng, kháng ≤0,01Ω, xả dòng lỗi nhanh.
Tuổi thọ dài: gốm (chống mài mòn / lão hóa, UL94 V-0), ≥20 năm sử dụng, giảm chi phí bảo trì.

Thông số kỹ thuật chi tiết

Sức mạnh định số (KVA)	Điện áp cao (KV)	Điện áp thấp (V)	Mất tải không (W)	Mất tải (W)	Chiều cao (mm)	Độ sâu (mm)	Độ rộng (mm)	Trọng lượng (kg)	Trọng lượng (lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc khác	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA	Giống như ở trên.	Giống như ở trên.	280	2200	1530	980	1510	989	2180
300KVA	Giống như ở trên.	Giống như ở trên.	480	3650	1680	1080	1660	1415	3119
500KVA	Giống như ở trên.	Giống như ở trên.	680	5100	1790	1160	1810	1905	4200
750KVA	Giống như ở trên.	Giống như ở trên.	980	7500	2030	1300	2030	2755	6074
1000KVA	Giống như ở trên.	Giống như ở trên.	1150	10300	1854	1549	1651	3235	7132
1500KVA	Giống như ở trên.	Giống như ở trên.	1640	14500	2150	1570	2210	5835	12864
2000KVA	Giống như ở trên.	Giống như ở trên.	2160	20645	2220	1600	2380	6430	14175
2500KVA	Giống như ở trên.	Giống như ở trên.	2680	23786	2330	1650	3070	8865	19544
3000KVA	Giống như ở trên.	Giống như ở trên.	3300	30300	2460	1850	3260	11300	24912
3735KVA	Giống như ở trên.	Giống như ở trên.	4125	37875	2680	2060	4080	14400	31746

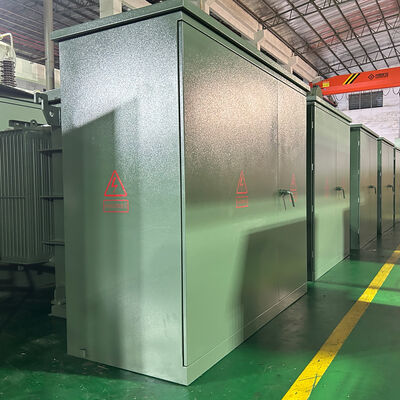

Quá trình sản xuất
