| Tên thương hiệu: | WINLEY |
| Số mẫu: | ZGS-1500/0,48 |
| MOQ: | 1Unit |
| giá bán: | $5000-$100000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |

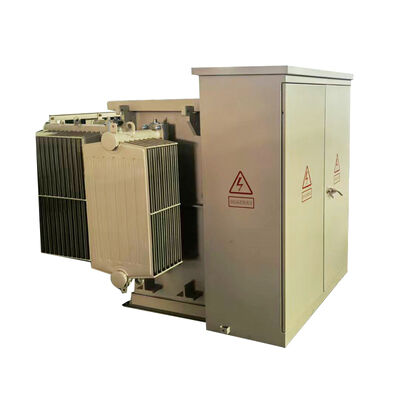

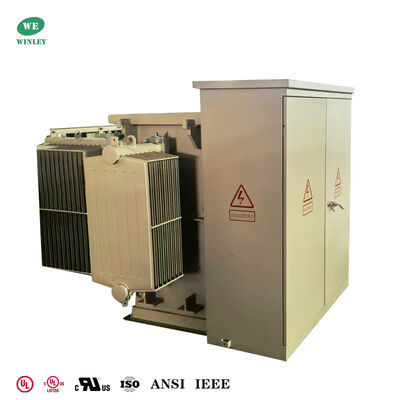

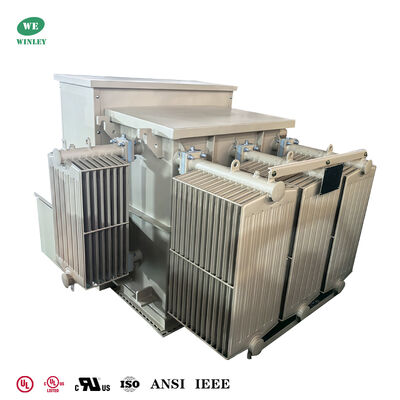

1500kva Ba pha đệm gắn máy biến áp dầu đầy điện áp thấp 480V đến 240V
Bộ biến áp ngâm dầu ba pha 1500 kVA này được thiết kế theo tiêu chuẩn IEEE / ANSI Bắc Mỹ với 480 V chính và 416Y / 240 V thứ cấp.Nó có dầu ester chống cháy FR3 và cuộn đồng.

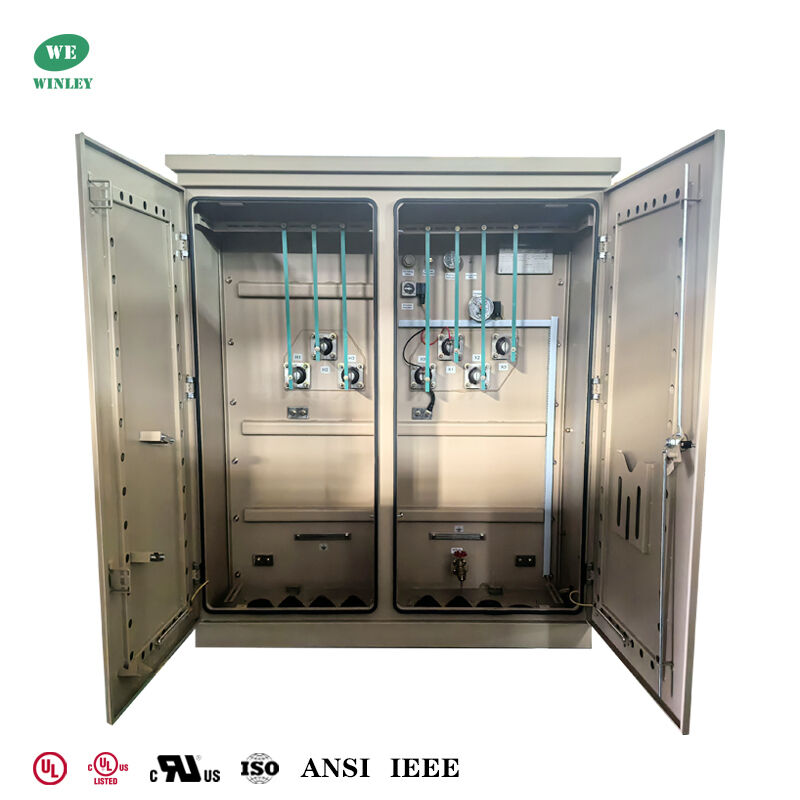

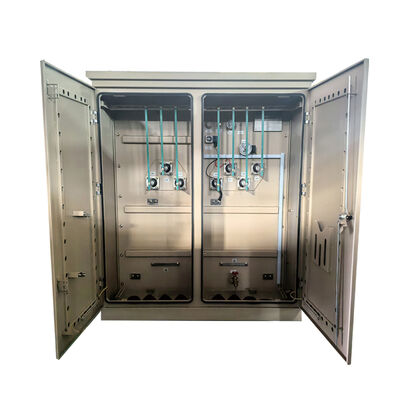

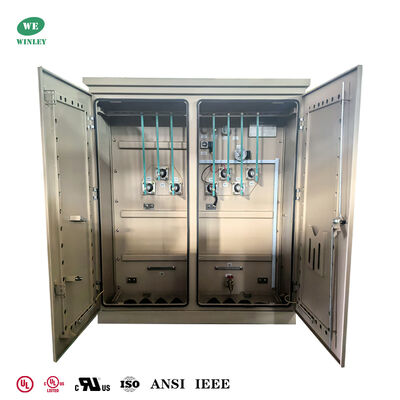

Hình ảnh nhà máy sản phẩm
Các bộ biến áp ba pha của Winley Electric cho thị trường Bắc Mỹ được chứng nhận UL và cUL, cung cấp các giải pháp năng lượng đáng tin cậy, chất lượng cao được hỗ trợ bởi kinh nghiệm khu vực rộng lớn.
Hình vẽ kỹ thuật
Bộ biến áp ba pha gắn đệm chìm công tắc tải và bộ an toàn ở phía điện áp cao của bộ biến áp với lõi và cuộn dây của bộ biến áp trong cùng một bể dầu,có những lợi thế của cấu trúc tiên tiến, hiệu suất đáng tin cậy, tiết kiệm năng lượng và giảm tiêu thụ, sử dụng linh hoạt, khả năng thích nghi mạnh mẽ và lợi thế kinh tế.
Dữ liệu chính
| Không, không. | Điểm | Đơn vị | Yêu cầu |
| 1 | Loại | ~ | dầu chìm, đệm gắn |
| 2 | Công suất định danh | kVA | 1500 |
| 3 | Số pha | ~ | 3 |
| 4 | Điện áp chính | V | 480 |
| 5 | Bụi đầu tiên | ~ | (3) 8 lỗ xẻ |
| 6 | Điện áp thứ cấp | V | 416Y/240 |
| 7 | Bụi phụ | (4) 8 lỗ xẻ | |
| 8 | Phương pháp làm mát | ~ | KNAN |
| 9 | Tần số định số | Hz | 60 |
| 10 | Nhóm vector | ~ | Dyn1 |
| 11 | Lớp cách nhiệt | ~ | A |
| 12 | Nhiệt độ tăng | K | 65 |
| 13 | Vật liệu chất lỏng cách nhiệt | ~ | Dầu FR3 |
| 14 | Tình trạng dịch vụ | ~ | ngoài trời |
| 15 | Tiêu chuẩn | ~ | IEEE ANSI C57.12.00 |
Các đặc điểm tiêu chuẩn
• Hoạt động 60 Hz.
• 65 °C trung bình tăng cuộn.
• Phương pháp cung cấp năng lượng trong vòng tròn.
• Loại đầu cuối HV chết và hoạt động.
• HV BIL 45 150 kV (phía trước chết) 200 kV (phía trước sống).
• LV BIL 30 60 kV.
• Chốt ba điểm của cửa điện áp thấp.
• Cửa điện áp cao, chỉ có thể mở sau khi mở cửa điện áp thấp.
• Phân ngăn bằng thép cứng.
• Thùng biến áp được hàn từ nắp đến cơ sở.
• Bảng tên vĩnh viễn.
• Cung cấp nạp nắp ống NPT 1 inch.
• Đàn chứa đất ANSI.
• Van thoát nước 1 inch và máy lấy mẫu.
• Van giảm áp tự động (35 SCFM).
• Máy thay đổi vòi với (2) vòi đầy đủ năng lượng 2,5% trên và dưới tiêu chuẩn.
• Một lỗ tay 10 x 18 (hoặc 14 x 25) trong nắp bể biến áp.
• Màu xanh ô liu.
• Được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn ANSI mới nhất
Thông số kỹ thuật
| Năng lượng định giá (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Loss không tải (W) |
Mất tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Trọng lượng (kg) |
Trọng lượng (lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Quá trình sản xuất
|
