| Tên thương hiệu: | WINLEY |
| Số mẫu: | S-2000/35 |
| MOQ: | 1Unit |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T |
2000kva Nhà máy biến áp điện ONAF Step Down 34.5kv đến 480v Nhà máy biến áp điện
Tóm lại
Trạm phụ là một nút quan trọng trong một mạng lưới điện tạo điều kiện cho việc truyền và phân phối điện. Trạm phụ được trang bị các thành phần thiết yếu như biến áp,Máy ngắt mạchMục đích chính của chúng là điều chỉnh mức điện áp, định tuyến dòng điện và đảm bảo sự ổn định và an toàn của hệ thống.

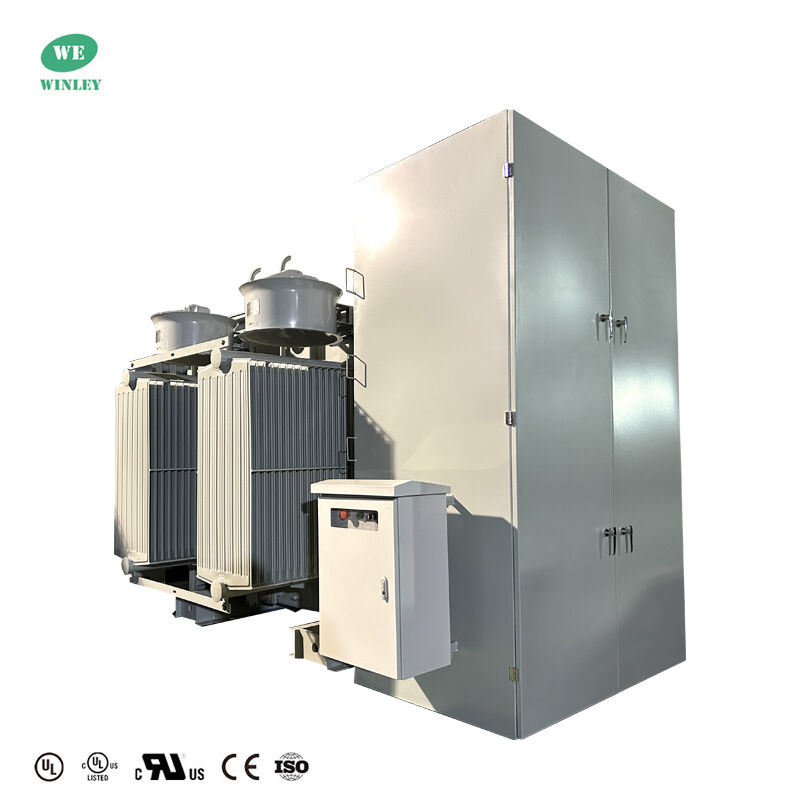

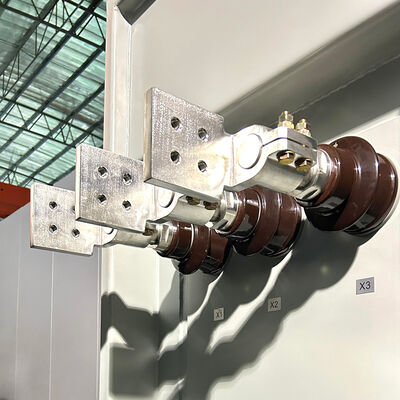

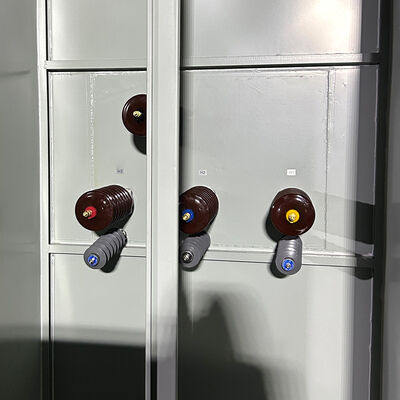

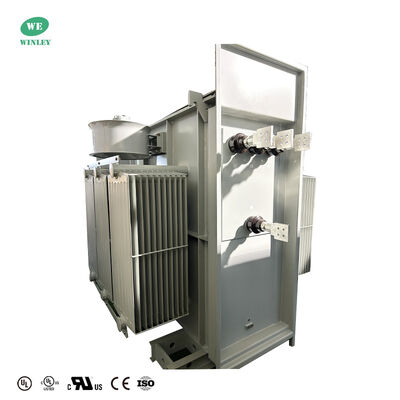

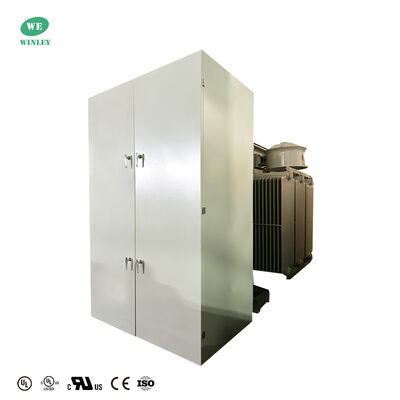

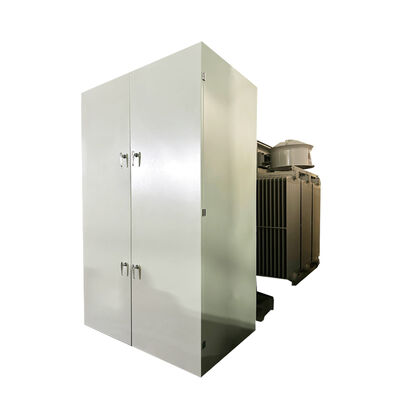

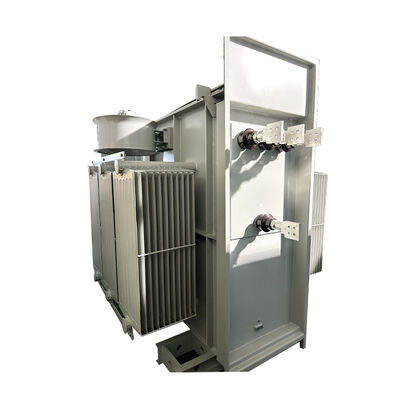

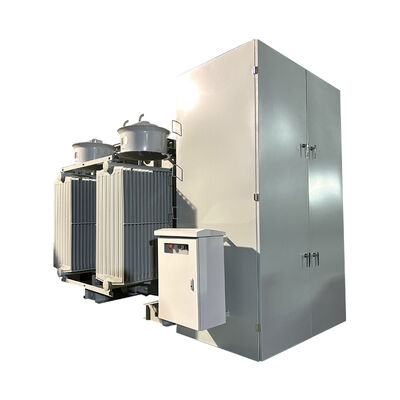

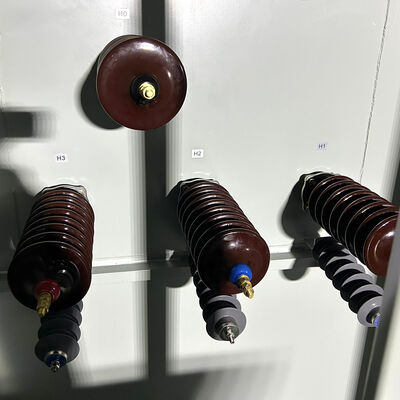

Hình ảnh sản phẩm
Các bộ biến áp trạm biến áp của WINLEY Electric được thiết kế để đáp ứng các tiêu chuẩn ANSI / IEEE và IEC, với công suất từ 150KVA đến 63MVA và phạm vi điện áp thường từ 2,4KV đến 69KV.Chúng có độ xả một phần thấp., mất mát thấp, tiếng ồn thấp, trọng lượng nhẹ và tuổi thọ dài.
Dữ liệu chính
| Không, không. | Điểm | Đơn vị | Yêu cầu |
| 1 | Loại | ~ | loại dầu |
| 2 | Công suất định danh | kVA | 2000/2300/2576 |
| 3 | Số pha | ~ | 3 |
| 4 | Điện áp chính | V | 34500Y/19920 |
| 5 | Điện áp thứ cấp | V | 480Y/277 |
| 6 | Phạm vi khai thác | ~ | ±2*2.5 |
| 7 | Phương pháp làm mát | ~ | ONAN/ONAF |
| 8 | Tần số định số | Hz | 60 |
| 9 | Nhóm vector | ~ | YNyn0 |
| 10 | Lớp cách nhiệt | ~ | A |
| 11 | Nhiệt độ tăng | K | 55/55 ((Fn) /65 ((Fn) |
| 12 | Kháng trở | % | 6.5 |
| 13 | Vật liệu cuộn | ~ | Nhôm |
| 14 | Vật liệu lõi | ~ | thép silicon |
| 15 | Vật liệu chất lỏng cách nhiệt | ~ | Dầu khoáng |
| 16 | Tình trạng dịch vụ | ~ | ngoài trời |
Hình vẽ kỹ thuật
Tiêu chuẩn kỹ thuật
Thông số kỹ thuật tùy chọn
Thông số kỹ thuật sản phẩm
| Công suất định giá | Điện áp cao | Điện áp thấp | Biểu tượng kết nối | Sự độc lập mạch ngắn | Không mất tải | Mất tải | Cấu trúc | Trọng lượng |
| (kVA) | (KV) | (V) | (%) | (W) | (W) | W*H*D(mm) | (kg) | |
| 800 | 4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV hoặc những người khác |
208/120V 480/277V 600V 12470V 13200V 13800V hoặc những người khác |
Dyn1 Ynyn0 Dyn11 D0 Ynd11 hoặc những người khác |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
|
