| Tên thương hiệu: | WINLEY |
| Số mẫu: | D-15/13.8 |
| MOQ: | 1 đơn vị |
| giá bán: | $1000-$10000 |
| Chi tiết bao bì: | hộp gỗ dán |
| Điều khoản thanh toán: | T/T |

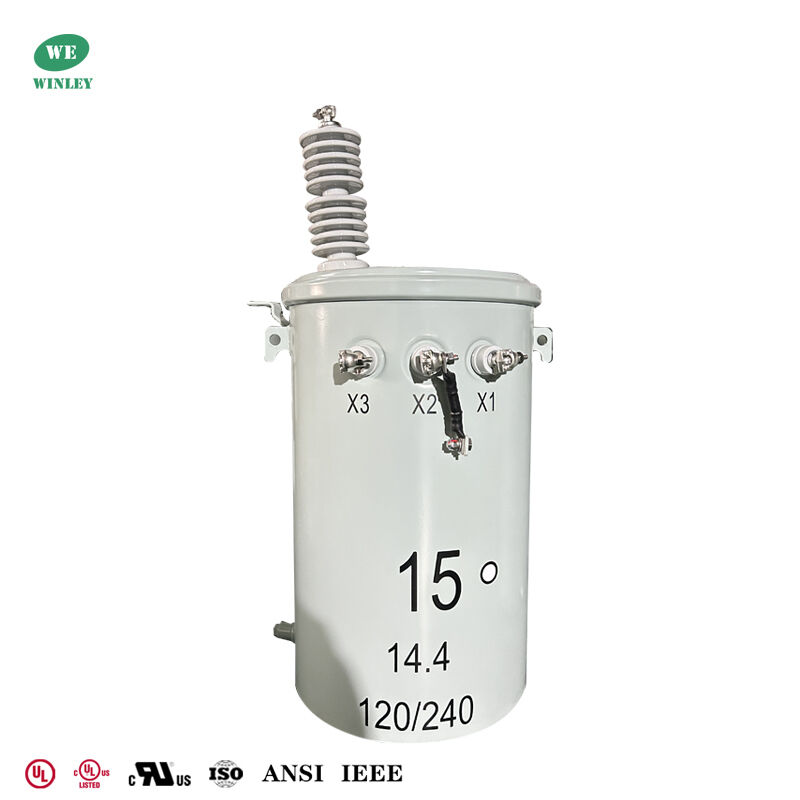

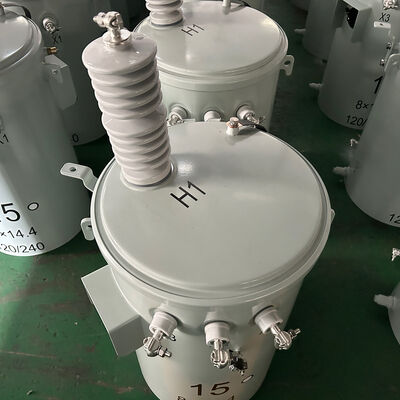

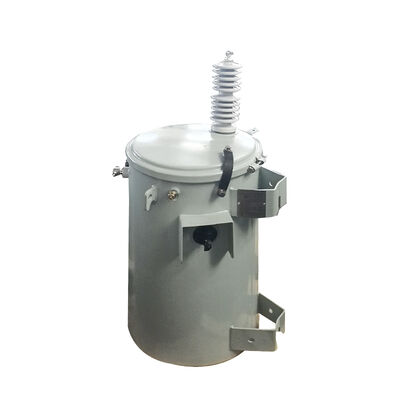

15kva Cột gắn biến áp 13.8kv đến 120v Dầu ngâm biến áp điện CSA C2.2-06 Tiêu chuẩn cUL Chứng nhận
Máy biến đổi gắn cột một pha của Winley Electric được xây dựng đặc biệt để phân phối ngoài trời đáng tin cậy trong các mạng Bắc Mỹ.Được thiết kế và sản xuất để đáp ứng các yêu cầu của CSA và mang chứng chỉ cUL, đơn vị gắn cột thông thường này cung cấp hiệu suất đáng tin cậy, an toàn và dễ cài đặt cho các ứng dụng tiện ích và đô thị.
Dữ liệu chính
| Không, không. | Đề mục | UNIT | Thông số kỹ thuật | Lưu ý |
| 1 | Loại | ~ | Đặt trên cột | loại thông thường |
| 2 | Công suất định danh | kVA | 15 | |
| 3 | Số pha | ~ | Giai đoạn đơn | |
| 4 | Điện áp chính | V | 13856GrdY/8000 | Wye đất |
| 5 | Điện áp thứ cấp | V | 120/240 | |
| 6 | Nhóm vector | ~ | II6 | |
| 7 | Loại khai thác | ~ | Tiếp cận ngoài mạch | |
| 8 | Phạm vi khai thác | % | ±2*2.5 | |
| 9 | Phương pháp làm mát | ~ | ONAN | |
| 10 | Tần số định số | Hz | 60 | |
| 11 | Lớp cách nhiệt | ~ | A(105°C) | |
| 12 | Nhiệt độ tăng | K | 65 | |
| 13 | Vật liệu cuộn | ~ | Nhôm/Aluminium | |
| 14 | Vật liệu lõi | ~ | thép silicon | |
| 15 | Các chất lỏng cách nhiệt | ~ | Dầu khoáng | |
| 16 | Cấu trúc | mm | 430*510*950 | chỉ để tham khảo |
| 17 | Trọng lượng | kg | 140 | |
| 18 | Tình trạng dịch vụ | ~ | ngoài trời | |
| 19 | Mực nước biển | m | ≤ 1000 | |
| 20 | Tiêu chuẩn | ~ | CSA C2.2-06/CSA 802 |
Hình vẽ
Các đặc điểm chính
Thông số kỹ thuật
| 10kva-333kva Máy biến đổi ngâm dầu một pha | ||||||
| Tỷ lệ vốn hóa định giá (kVA) | Cao | Điện áp thấp (v) | Biểu tượng kết nối | Tiêu chuẩn | Kháng mạch ngắn ((%) | Hiệu quả |
| Điện áp (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

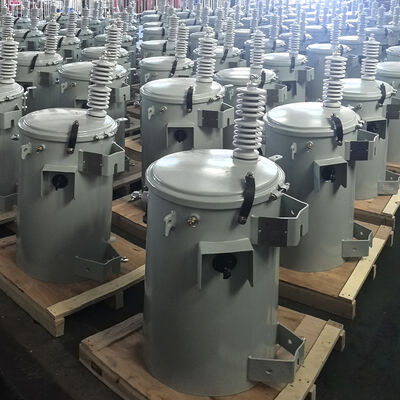

Quá trình sản xuất
Kết luận
Tiêu chuẩn CSA của Winley Electric, cUL certified single‑phase pole‑mounted transformer combines proven electrical performance with certified safety and rugged outdoor construction—making it a dependable choice for utilities and contractors requiring CSA compliance and cUL qualification.
|
