| Tên thương hiệu: | WINLEY |
| Số mẫu: | ZGS-112.5/4.16 |
| MOQ: | 1 đơn vị |
| giá bán: | $5000-$150000 |
| Chi tiết bao bì: | hộp gỗ dán |
| Điều khoản thanh toán: | T/T |

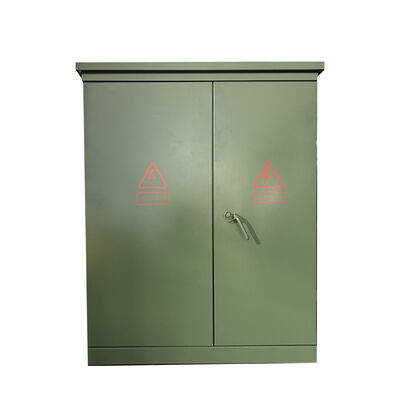

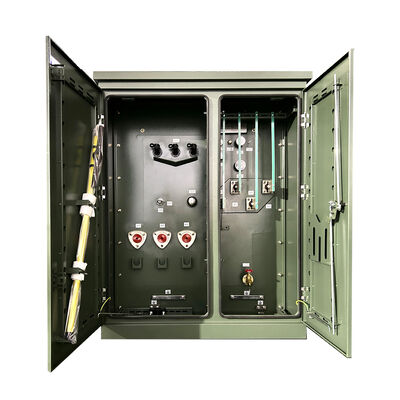

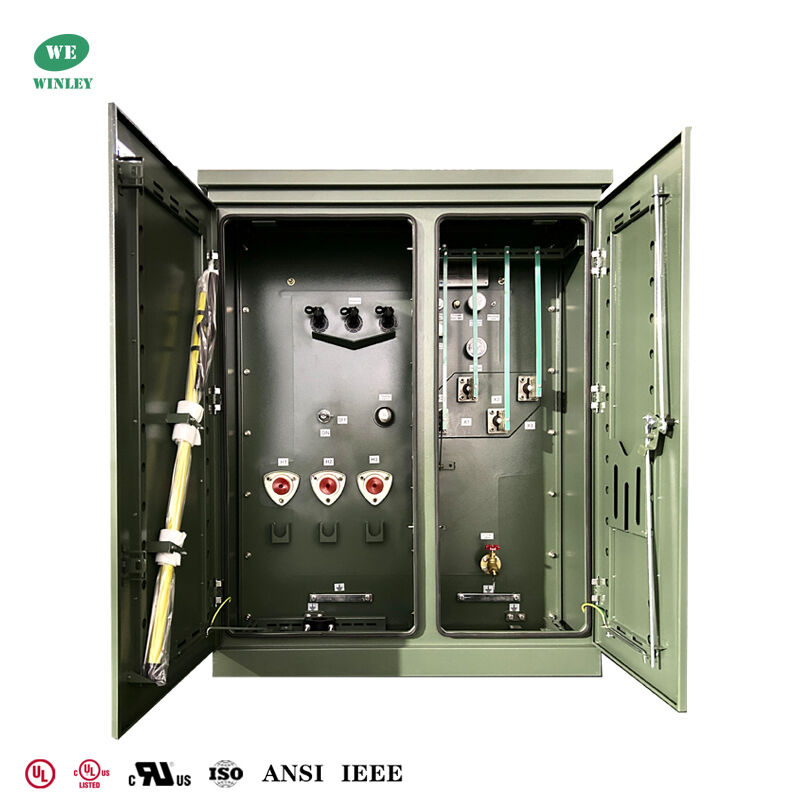

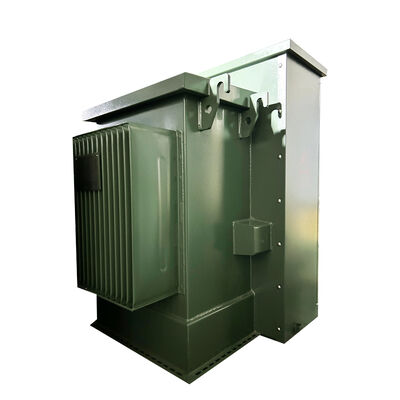

Máy biến áp ba pha gắn trên bệ 112.5kva 4160V Đến 208V Máy biến áp phân phối ngâm dầu Gắn trên bệĐược chứng nhận UL/CUL
Máy biến áp ba pha gắn trên bệ này có cấu hình kiểu ngăn, chứa đầy chất lỏng, được thiết kế đặc biệt cho các ứng dụng cấp điện theo kiểu hướng tâm. Với công suất định mức 112.5 KVA, nó hoạt động ở tần số 60 Hz, tự hào có nhóm vector Dyn1, điện áp sơ cấp 4160V và điện áp thứ cấp 208Y/120V—lý tưởng để đáp ứng nhu cầu phân phối điện của các kịch bản thương mại và công nghiệp.
tại sao chọn chúng tôi
WINLEY cung cấp một dòng đầy đủ các máy biến áp ba pha gắn trên bệ chứa đầy chất lỏng đáp ứng các tiêu chuẩn ANSI®/IEEE® và đã đạt được chứng nhận UL/cUL. Với điện áp lên đến 34.5 kV và định mức lên đến 5.000 kVA, các máy biến áp này phù hợp với các ứng dụng điện áp cao và công suất lớn như trạm biến áp và hệ thống điện công nghiệp. Thiết kế ngâm dầu của chúng đảm bảo hiệu suất và độ ổn định vượt trội trong các tình huống tải cao, điện áp cao.
Chứng nhận UL Chứng nhận cUL
Dữ liệu chính
| Loại máy biến áp | Gắn trên bệ, Kiểu ngăn |
| Cấu hình máy biến áp | Gắn trên bệ chứa đầy chất lỏng |
| Kiểu cấp điện máy biến áp | Cấp điện hướng tâm |
| Pha | Ba pha |
| Công suất | 112.5 KVA |
| Nhóm vector | Dyn1 |
| Điện áp sơ cấp | 4160V |
| Điện áp thứ cấp | 208Y/120 |
| Tần số | 60 Hz |
| Độ tăng nhiệt | 55/65°C |
| Lớp làm mát | ONAN; Tự làm mát |
| Tiêu chuẩn hiệu suất | Đáp ứng Tiêu chuẩn DOE 2016, Đáp ứng Tiêu chuẩn ANSI/IEEE |
| Vật liệu cuộn dây | Đồng |
| Tổn thất không tải (tính bằng watt)) | +/- 260W |
| Tổn thất đầy tải (tính bằng watt) ở 100% | +/- 1.300W |
Bản vẽ kỹ thuật
Ứng dụng
Sự chỉ rõ
| Công suất định mức (KVA) |
Điện áp cao (KV) |
Điện áp thấp (V) |
Tổn thất không tải (W) |
Tổn thất khi có tải (W) |
Chiều cao (mm) |
Độ sâu (mm) |
Chiều rộng (mm) |
Cân nặng (kg) |
Cân nặng (Lbs) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 hoặc những người khác |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Quy trình sản xuất
|
